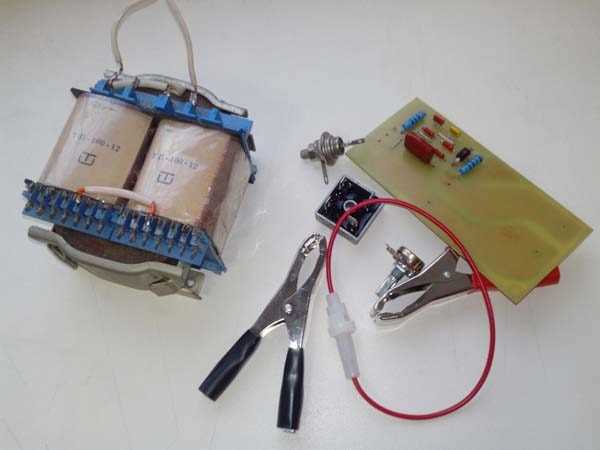

Как самому сделать зарядное устройство для автомобильного аккумулятора: пошаговая инструкция

Как самому сделать зарядное устройство для автомобильного аккумулятора: пошаговая инструкция

Автомобильный аккумулятор – один из основных элементов, без которого не обходится ни один автомобиль. Но что делать, если он разрядился и нет возможности заменить его на новый? В этой ситуации необходимо зарядить аккумулятор, но зачастую процедура зарядки аккумулятора в мастерской может стоить значительно дороже, чем сделать это самому. В этой статье мы предоставим вам пошаговую инструкцию о том, как самому сделать зарядное устройство для автомобильного аккумулятора.

Прежде всего, необходимо понимать, что зарядное устройство для аккумулятора – это электрическое устройство, которое заряжает аккумулятор путем подачи электрического тока на него. В процессе зарядки возможны определенные риски, такие как короткое замыкание и перегрузка, поэтому при самостоятельной сборке зарядного устройства необходимо строго соблюдать инструкцию. Кроме того, неликвидные навыки и опыт в электротехнике могут быть весьма полезными.

В этой статье мы расскажем, как собрать зарядное устройство для автомобильного аккумулятора по частям, от диодов до кабелей и реостатов.

Необходимое оборудование для изготовления зарядного устройства

Необходимое оборудование для изготовления зарядного устройства

Для изготовления зарядного устройства для автомобильного аккумулятора Вам понадобится несколько вещей. В первую очередь, конечно же, нужно приобрести все необходимые компоненты, из которых будет состоять зарядное устройство. Вот список обязательных компонентов:

  • Трансформатор – это первостепенно необходимый элемент. Он позволит преобразовать сетевое напряжение в необходимый Вам уровень, который будет использоваться для зарядки аккумулятора.
  • Диодный мост – этот элемент поможет преобразовать переменный ток в постоянный, который будет передаваться на аккумулятор.
  • Конденсаторы – они служат для фильтрации выходного напряжения, в том числе от пульсаций, которые могут возникнуть в процессе зарядки.
  • Резисторы – они нужны для установления соответствующей силы заряда аккумуляторной батареи.
  • Ampermeter и вольтметер – эти устройства помогут контролировать ход зарядки и сброса энергии. Они нужны для управления количеством заряда, когда работа идет в полном разгоне.

Компоненты можно приобрести в специализированных магазинах, заказав их онлайн или купить в отделах электротоваров. Кроме компонентов для зарядного устройства, необходимо иметь электроинструменты и расходные материалы, такие как паяльник, набор инструментов, провода, трубки изоляции и прочее.

Специальные инструменты для сборки

В процессе сборки зарядного устройства для автомобильного аккумулятора необходимо иметь ряд специальных инструментов, которые обеспечат точность и качество сборки:

1. Мультиметр – это прибор, который позволит проверить параметры цепей зарядного устройства. Он необходим для контроля напряжения и тока в цепях зарядного устройства и регулировки этих параметров.

2. Паяльная станция – инструмент, который необходим для соединения проводов и компонентов в зарядном устройстве. Он позволяет проводить работу в качественном и надежном исполнении.

3. Расходные материалы – это паяльный припой, различные виды проводов, держатели для компонентов, разъемы и т.д. Они необходимы для качественной сборки зарядного устройства.

4. Обжимная клемма – инструмент для соединения проводов и кабелей в зарядном устройстве. Она позволяет обеспечить надежный контакт между проводами и компонентами.

Использование этих инструментов позволит собрать зарядное устройство для автомобильного аккумулятора высокого качества и с гарантированными параметрами.

Комплектующие и материалы для изготовления

Для изготовления зарядного устройства для автомобильного аккумулятора понадобится следующий набор комплектующих и материалов:

  • Трансформатор с мощностью не менее 60 Вт. Можно использовать трансформатор от старого блока питания от компьютера, либо купить готовый в магазине электронных компонентов. Рекомендуется трансформатор с ограничением по току.
  • Мостовой выпрямитель на 10 Ампер. Имеет вид маленького прямоугольного блока с 4 выводами на одной стороне и двумя на другой. Данный элемент выполняет функции преобразования переменного тока в постоянный.
  • Конденсатор с емкостью 4700 мкФ на 35 Вольт. Применяется для сглаживания выходного напряжения.
  • Диод на 10 Ампер, напряжение не менее 50 Вольт. Применяется для защиты от обратной полярности.
  • Регулятор напряжения на 10 Ампер, напряжение 13,8 Вольт. Как правило, имеет форму металлического куба и два входных и один выходной вывод.
  • Разъемы для подключения к аккумулятору. Обычно берут разъемы типа Крокодильчики или клеммы.
  • Корпус для зарядного устройства. Лучше использовать пластиковую коробку, в которую удастся разместить все комплектующие.
  • Провода для подключения компонентов между собой.

Для сборки зарядного устройства понадобятся минимальные знания в области электроники. Необходимо владеть умением работать с припоями и мультиметром, а также следовать инструкциям.

Схема сборки зарядного устройства

Схема сборки зарядного устройства для автомобильного аккумулятора включает в себя несколько компонентов, которые легко можно найти в магазинах электроники:

  • Трансформатор — необходим для преобразования напряжения из сети 220 В в напряжение, необходимое для заряда аккумулятора;
  • Диодный мост — превращает переменное напряжение трансформатора в постоянное, которое можно использовать для заряда аккумулятора;
  • Конденсатор — используется для подавления помех и стабилизации напряжения;
  • Регулятор напряжения — позволяет контролировать напряжение заряда и обеспечить его оптимальную величину для автомобильного аккумулятора;
  • Амперметр и вольтметр — позволяют контролировать ток и напряжение заряда аккумулятора.
  Помпа на Газель: как выбрать и заменить на практике

Собрать зарядное устройство можно самостоятельно, используя приведенную выше схему и следуя инструкциям. Однако, если вы не имеете достаточного опыта в сборке электронных устройств, рекомендуется обратиться к специалистам, чтобы избежать ошибок и повреждения оборудования.

Как подготовить и собрать корпус устройства

Перед тем, как начинать сборку зарядного устройства для автомобильного аккумулятора, необходимо подготовить корпус. Идеальным вариантом для корпуса является пластиковый ящик с крышкой, который можно купить в магазине электротоваров или в гипермаркете.

Перед началом работы помойте ящик и просушите его. Затем с помощью дрели и специального сверла просверлите отверстия для подключения кабелей и вентиляции. Выберите место для установки переключателей и выключателя, просверлив под них отверстия.

Для крепления компонентов на дне ящика подготовьте деревянную доску, обрежьте ее нужным размером и просверлите отверстия под компоненты. Закрепите доску на дне ящика при помощи винтов.

Когда корпус готов, можете установить в нем компоненты зарядного устройства в соответствии с инструкцией по сборке.

После установки компонентов закройте крышку ящика и закрепите ее винтами. Для удобства использования рекомендуется прикрепить наружу корпуса кабель для подключения к зарядному устройству.

Теперь ваше зарядное устройство для автомобильного аккумулятора готово к использованию!

Как подключить регулятор напряжения и прочие детали

При изготовлении зарядного устройства для автомобильного аккумулятора нередко регулятор напряжения является необходимым компонентом. Подключение регулятора напряжения может быть осуществлено следующим образом:

  • Сначала необходимо подготовить провода без изоляции диаметром 2 мм. Один провод будет подключаться к минусу аккумулятора, а другой к положительному выводу зарядки;
  • Подключить провода к местам, которые отмечены «+ «и » -» на регуляторе напряжения;
  • Места для подключения проводов на аккумуляторе и на регуляторе напряжения нужно надежно зафиксировать, используя винты;
  • Теперь можно подключить детали, такие как вольтметр/амперметр, кнопки, предохранители, свинцовые аккумуляторные клеммы и другие, в зависимости от того, для чего будет использоваться зарядное устройство. Свинцовые аккумуляторные клеммы важными, так как на них подключается аккумулятор автомобиля.

Внимательно проверьте все соединения на отсутствие изолирующих материалов, если вы заметили такие материалы, удалите их до использования зарядного устройства. Теперь зарядное устройство для автомобильного аккумулятора готово к использованию!

Настройка и тестирование зарядного устройства

После того, как зарядное устройство для автомобильного аккумулятора было собрано, необходимо провести настройку перед его первым использованием. Для этого необходимо установить напряжение зарядки и ток зарядки в соответствии с типом аккумулятора.

Для настройки зарядного устройства используйте инструкцию, приложенную к нему или ищите информацию в сети Интернет. Обычно настройка зарядного устройства состоит из нескольких шагов и производится при помощи переключателей или рычагов на его корпусе.

После того, как настройка была выполнена, необходимо протестировать зарядное устройство. Для этого подключите его к автомобильному аккумулятору и убедитесь, что оно начинает заряжать. Следите за током зарядки и напряжением на аккумуляторе. Если они соответствуют установленным значениям, то зарядное устройство работает правильно.

Если вы обнаружили какие-то неисправности в работе зарядного устройства, не пытайтесь его ремонтировать самостоятельно. Лучше обратитесь к специалисту, чтобы он провел диагностику и ремонт.

Не забывайте, что использование некачественного зарядного устройства может привести к повреждению автомобильного аккумулятора, поэтому старайтесь выбирать проверенных производителей и не экономьте на качестве оборудования.

Как настроить выходное напряжение на нужный уровень

Конструкция зарядного устройства может включать в себя регулятор напряжения, который позволяет настраивать выходное напряжение на нужный уровень. Для этого необходимо выполнить следующие шаги:

  1. Определить нужный уровень напряжения для зарядки автомобильного аккумулятора, обычно это 12 Вольт.
  2. Найти в конструкции регулятор напряжения и определить настройки для изменения выходного напряжения.
  3. Используя инструмент для настройки, изменить уровень напряжения до нужного уровня. Обычно выполняется вращением ручки регулятора, пока на приборе не будет показан нужный уровень напряжения.
  4. Проверить выходное напряжение с помощью прибора измерения напряжения. Если настройка не даёт нужного результата, повторить шаги 2-3.

Важно не допустить перенапряжения на заряжаемом аккумуляторе, так как это может привести к повреждению или поломке. В случае нехватки знаний лучше всего обратиться за помощью к специалисту.

Как протестировать работу зарядного устройства перед использованием

Протестируйте новое зарядное устройство для автомобильного аккумулятора перед первым использованием, чтобы убедиться в его правильной работе и избежать повреждения батареи авто.

Следуйте этой инструкции, чтобы проверить работу зарядного устройства:

  1. Подключите зарядное устройство к аккумулятору. Подключите красный зажим к положительному контакту батареи и черный — к отрицательному. Отметьте, что некоторые зарядные устройства имеют переключатель напряжения, убедитесь, что он настроен на правильный уровень напряжения аккумулятора.
  2. Включите зарядное устройство. Когда вы включите зарядное устройство, оно должно начать работать. Если нет, убедитесь, что проблема не в электропитании устройства и проверьте его наличие на выходных кабелях.
  3. Оцените показания зарядного устройства. Когда устройство включено, оно должно сообщить о токе зарядки, напряжении, времени зарядки. Проверьте, что значения на экране соответствуют характеристикам заряжаемого аккумулятора. Например, если автомобильный аккумулятор должен заряжаться в течение 12-15 часов при токе зарядки 10А, зарядное устройство должно показывать этот ток и время.
  4. Проверьте светодиодные индикаторы. Некоторые зарядные устройства имеют светодиодные индикаторы, которые помогают понять состояние заряда батареи. Обычно светодиоды зеленого цвета указывают на полный заряд, а красного — на то, что процесс зарядки не закончен. Проверьте, что индикаторы работают и показывают информацию.
  5. Отключите зарядное устройство. Когда вы закончали проверять работу зарядного устройства, отключите клеммы от аккумулятора, сначала черный зажим, а потом красный. Затем отключите зарядное устройство от сети.
  Выставляем зажигание на ВАЗ 2101: пошаговая инструкция для новичков

Плюсы и минусы самодельного зарядного устройства для аккумулятора

Плюсы:

  • Экономичность — самостоятельное изготовление зарядного устройства может оказаться более выгодным, чем покупка готового изделия.
  • Практичность — при наличии навыков и знаний в электротехнике, можно сделать зарядное устройство под определенные нужды.
  • Индивидуальность — в отличие от готовых устройств, самодельное зарядное устройство может быть уникальным и соответствовать требованиям конкретного пользователя.

Минусы:

  • Наличие риска получения травм или поражения электрическим током из-за ошибок в работе с электрическим током;
  • Отсутствие гарантий и сертификации, что повышает риски выхода устройства из строя или недостаточной степени заряда аккумулятора;
  • Сложность в подборе необходимых компонентов и в следовании безопасным инструкциям в работе.

Оценив готовый зарядник и свои навыки, можно сделать выбор в пользу либо самодельного, либо готового устройства. В любом случае необходимо соблюдать меры предосторожности во время работы и учитывать характеристики аккумулятора.

Преимущества изготовления собственного устройства

Изготовление собственного зарядного устройства для автомобильного аккумулятора имеет множество положительных моментов, а именно:

  • Экономия денег. Стоимость готового зарядного устройства может быть весьма высокой, в то время как самостоятельное изготовление позволяет сэкономить значительную сумму.
  • Индивидуальный подход. Изготовление устройства под собственные нужды позволяет учесть все особенности и предпочтения.
  • Функциональность. При изготовлении можно добавить некоторые функции, которых может не быть в готовом устройстве, например, автоматическое отключение при полном заряде аккумулятора.
  • Повышение квалификации. Изготовление зарядного устройства позволяет приобрести дополнительные знания о электрических цепях и устройствах.

Недостатки и риски использования самодельного зарядного устройства

1. Опасность поражения электрическим током. Самодельное зарядное устройство может содержать недостаточно защитных механизмов, что увеличивает риск поражения электрическим током. Неправильное подключение к источнику питания или автомобильному аккумулятору может также вызвать короткое замыкание или пожар.

2. Нестандартные параметры заряда. Каждый автомобильный аккумулятор имеет свои уникальные параметры заряда, которые могут различаться в зависимости от типа, производителя и емкости. Самостоятельное создание зарядного устройства без учета этих параметров может привести к недостаточному или перезарядке аккумулятора, что сократит его срок службы.

3. Отсутствие гарантий и контроля качества. При покупке фабричного зарядного устройства есть возможность получить гарантию и сертификаты качества, что подтверждает его соответствие стандартам. Самодельное же устройство не имеет таких гарантий и может быть неправильно собрано или не работать правильно при первом использовании.

4. Невозможность зарядки других типов аккумуляторов. Самодельное зарядное устройство может быть настроено только на зарядку конкретного типа автомобильного аккумулятора. Если у вас есть несколько автомобилей с разными типами или батареями, вам придется создавать отдельные зарядные устройства для каждого.

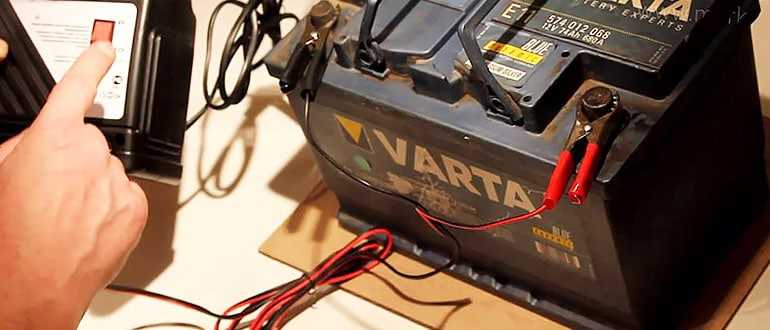

Как производить зарядку аккумулятора с помощью самодельного зарядного устройства

Как производить зарядку аккумулятора с помощью самодельного зарядного устройства

Прежде чем начать зарядку аккумулятора, необходимо проверить его напряжение с помощью вольтметра. Обычно аккумулятор должен иметь напряжение от 11,5 до 12,5 вольт. Если напряжение ниже нормы, то перед зарядкой необходимо произвести замер емкости аккумулятора, чтобы выбрать соответствующий режим зарядки.

Для зарядки аккумулятора с помощью самодельного зарядного устройства необходимо знать его емкость. Емкость можно определить с помощью зарядно-разрядного устройства или специального прибора, который называется кулоходом.

После определения емкости аккумулятора, можно приступать к зарядке. Самодельное зарядно-устройство должно иметь настроенный по емкости аккумулятора ток зарядки. Обычно для аккумуляторов емкостью до 30 Ампер-часов необходимо установить ток зарядки 3-4 Ампера.

Во время зарядки необходимо следить за температурой аккумулятора. Если температура возрастает выше 50 градусов Цельсия, то необходимо снизить ток зарядки или прекратить зарядку до полного остывания аккумулятора.

Также важно следить за временем зарядки. Общее время зарядки для аккумуляторов емкостью до 50 Ампер-часов составляет 10-12 часов. Для более крупных аккумуляторов время зарядки может увеличиваться до 20-30 часов.

После завершения зарядки необходимо проверить ее результаты. Напряжение аккумулятора должно составлять от 12,5 до 13 вольт. Если напряжение ниже нормы, то необходимо повторить зарядку.

Как подключить аккумулятор к зарядному устройству

Подключение аккумулятора к зарядному устройству простое и безопасное действие, которое может сэкономить вам время и деньги на покупке нового аккумулятора.

Первым шагом следует открыть крышку батареи и убедиться, что ее контакты чистые и не окислены.

  Как самостоятельно произвести ремонт дроссельной заслонки: полезные советы и рекомендации

Далее необходимо подключить провода зарядного устройства к соответствующим клеммам на аккумуляторе. Обычно красный провод подключают к положительной клемме, а черный — к отрицательной.

После подключения проводов необходимо включить зарядное устройство и следовать инструкциям производителя по режиму зарядки и времени ее проведения.

Если у вас нет предварительной инструкции по устройству, то рекомендуется выбирать режим зарядки с низким током и долгим временем зарядки, чтобы избежать возможных перегрузок аккумулятора.

Не забывайте, что зарядное устройство должно быть подключено к сетевому напряжению, соответствующему вашей стране или региону. Неправильное подключение может привести к короткому замыканию или даже возгоранию.

После полного заряда аккумулятора следует выключить зарядное устройство и отключить провода.

В итоге, подключение аккумулятора к зарядному устройству — это простой процесс, который не требует особых навыков и знаний, но может значительно продлить срок службы вашего автомобильного аккумулятора.

Как правильно производить зарядку и контролировать ее процесс

Зарядка автомобильного аккумулятора — процесс, который нужно производить с особым вниманием. Неправильная зарядка может привести к негативным последствиям, таким как повреждение аккумулятора или даже опасность для здоровья.

Перед началом зарядки необходимо убедиться, что аккумулятор полностью отключен от электрической системы автомобиля. Затем необходимо проверить уровень электролита в каждом отсеке аккумулятора, и при необходимости долить дистиллированную воду.

При подключении зарядного устройства необходимо следить за правильной полярностью подключения. Обычно красный кабель подключается к положительной клемме аккумулятора, а чёрный к клемме отрицательной.

После подключения, начните зарядку с низкого тока, установив его на зарядном устройстве. Это позволит избежать повреждения аккумулятора. Следует также учитывать, что зарядка должна происходить в непрерывном режиме до достижения необходимого уровня заряда.

Чтобы контролировать процесс зарядки, необходимо регулярно проверять уровень заряда аккумулятора. Это позволит своевременно остановить зарядку, когда аккумулятор достигнет нужного зарядного уровня.

Никогда не оставляйте зарядное устройство без присмотра на длительный период времени. Это может привести к повреждению аккумулятора и вызвать опасность.

В заключение, зарядку автомобильного аккумулятора необходимо производить с особым вниманием и соблюдением всех предписанных правил и процедур. Это позволит вам длительное время пользоваться вашим автомобилем без проблем и негативных последствий.

Вопрос-ответ:

Можно ли использовать самодельное зарядное устройство для аккумулятора другой марки?

В большинстве случаев да, можно. Но для того чтобы узнать, подойдет ли ваше зарядное устройство для другого аккумулятора, вам необходимо узнать, какая ёмкость вашего аккумулятора и какое напряжение ему требуется для зарядки. Если вы сможете подобрать подходящее напряжение и силу тока для зарядки другого аккумулятора, то вам не будет проблем использовать ваше устройство для зарядки другого аккумулятора.

Какую максимальную ёмкость аккумулятора можно заряжать с помощью самодельного зарядного устройства?

Максимальная ёмкость аккумулятора, который можно зарядить с помощью самодельного зарядного устройства, зависит от того, какую мощность вы сможете обеспечить своему устройству. В любом случае, для зарядки аккумуляторов большой ёмкости (больше 100 Ач) потребуется более мощное зарядное устройство, чем для зарядки маленьких аккумуляторов.

Какую мощность должно иметь самодельное зарядное устройство?

Мощность самодельного зарядного устройства зависит от ёмкости заряжаемого аккумулятора. Для зарядки аккумулятора ёмкостью 20-40 Ач достаточно зарядного устройства мощностью 100-200 Вт. Для зарядки аккумуляторов более 60 Ач потребуется зарядное устройство мощностью 300 Вт и выше.

Какие материалы нужны для изготовления самодельного зарядного устройства?

Для изготовления самодельного зарядного устройства нужны следующие материалы: трансформатор, диодный мост, конденсатор, селектор тока, прибор для контроля напряжения и тока, регулятор напряжения, корпус для устройства и провода для подключения к аккумулятору.

Какие инструменты нужны для изготовления самодельного зарядного устройства?

Для изготовления самодельного зарядного устройства нужны следующие инструменты: паяльник, мультиметр, перфоратор или дрель, набор отверток, ножницы для проводов, клещи, набор сверл и другие инструменты, необходимые для изготовления корпуса и крепления элементов.

Где можно найти подробные инструкции по изготовлению самодельного зарядного устройства?

В интернете есть множество сайтов и форумов, где можно найти подробные инструкции по изготовлению самодельного зарядного устройства. Также можно обратиться к специальной литературе, написанной авторитетными специалистами в области автомобильных аккумуляторов и зарядных устройств.
