Создаем зарядное устройство своими руками: подробная инструкция

  • автор:

Как сделать зарядное устройство своими руками: пошаговая инструкция

Как сделать зарядное устройство своими руками: пошаговая инструкция

Устройства, которые позволяют заряжать мобильные устройства удобно и безопасно, стали необходимостью в нашей жизни. Однако, не всегда легко найти подходящее зарядное устройство для своего гаджета. Поэтому, изготовление зарядного устройства своими руками становится все более популярным. Это позволяет не только экономить деньги, но и создать уникальное именно под вас устройство.

Сделать зарядное устройство своими руками не так уж и сложно, достаточно иметь несколько элементов и следовать пошаговой инструкции. В этой статье мы расскажем, как самостоятельно собрать зарядное устройство. Какие компоненты нужны для сборки и как их подключить, чтобы получить устройство, которое отвечает всем ваших потребностям.

Таким образом, если вы хотите создать зарядное устройство своими руками, то эта статья именно для вас. Мы расскажем все, что нужно знать для успешной сборки устройства. Это включает в себя необходимые материалы, инструменты и пошаговую инструкцию. Cделайте свое собственное зарядное устройство уникальным и приспособленным к вашим нуждам.

Раздел 1: Необходимые материалы

Прежде чем приступать к созданию зарядного устройства, необходимо подготовить все необходимые материалы. Вот что вам потребуется:

  • Микросхема контроллера зарядки: это электронный компонент, который будет контролировать процесс зарядки вашего устройства. Рекомендуется выбирать микросхему, которая поддерживает быструю зарядку и защиту от перезарядки.
  • Аккумулятор: выберите аккумулятор, который соответствует вашим потребностям. Если вы будете заряжать мобильный телефон или планшет, то хватит и небольшого аккумулятора емкостью 1000-2000 мАч. Если же вы планируете заряжать ноутбук или другое устройство с большей емкостью батареи, то может понадобиться аккумулятор емкостью 5000 мАч и более.
  • Плата для сборки: это печатная плата, на которой будет распаяна микросхема и другие компоненты. Размеры платы зависят от того, насколько крупное зарядное устройство вы планируете создать. Обычно используют одно- или двухсторонние платы с размером 5×7 или 10×10 см.
  • Резисторы и конденсаторы: этот компонент используется для стабилизации электрического тока и уменьшения шума на выходе. Количество и характеристики резисторов и конденсаторов зависят от типа микросхемы, которую вы используете.
  • Разъемы: для подключения вашего зарядного устройства к устройству, которое вы хотите зарядить, понадобятся различные разъемы. Например, для зарядки мобильных устройств используются разъемы типа «микро-USB» или «USB-C».

Как выбрать аккумулятор

При выборе аккумулятора для зарядного устройства необходимо учесть несколько важных параметров. В первую очередь необходимо определиться со стандартом аккумулятора. Существуют различные стандарты: AA, AAA, C, D, а также более специализированные, например, для автомобильных аккумуляторов.

Далее следует обратить внимание на емкость аккумулятора, которая измеряется в миллиампер-часах (mAh). Она определяет, на сколько часов устройство будет работать от выбранного аккумулятора. Чем выше емкость, тем дольше будет работать устройство, но и цена на аккумулятор будет выше.

Кроме того, необходимо обратить внимание на напряжение аккумулятора. В большинстве случаев это 1,2 В для AA и AAA батареек, 1,5 В для более крупных аккумуляторов. Некоторые устройства могут работать только с аккумуляторами определенного напряжения, поэтому перед покупкой следует убедиться в совместимости аккумулятора с устройством.

  • Стандарт аккумулятора;
  • Емкость аккумулятора;
  • Напряжение аккумулятора.

При правильном выборе аккумулятора для зарядного устройства можно достичь максимальной производительности и продолжительности работы устройства. Приобретая аккумуляторы, также необходимо учитывать их качество и надежность, чтобы избежать неожиданной выходки и поломки устройства.

Как выбрать плату зарядного устройства

Выбор платы зарядного устройства зависит от нескольких факторов и особенностей вашего проекта. Одним из главных факторов является тип аккумулятора, который вы собираетесь заряжать. Подавляющее большинство современных зарядных устройств поддерживают литий-ионные и литий-полимерные аккумуляторы.

Кроме того, необходимо учитывать максимальный ток зарядки, который может выдавать выбранная плата. Зарядный ток может быть ограничен внутренними ограничениями платы или ограничениями, накладываемыми на него другими элементами вашей схемы.

Еще одним важным фактором, который нужно учитывать, является размеры и расположение разъемов на плате. Убедитесь, что вы выбираете плату, которая соответствует вашим потребностям в плане хранения, монтажа и подключения к вашей схеме.

Наконец, не забудьте проверить, имеет ли ваша плата дополнительные функции, такие как защита от перезарядки, автоматическая регулировка тока зарядки и т.д. Эти функции могут быть очень полезными в разных ситуациях.

В целом, выбор платы зарядного устройства – это индивидуальный процесс, который зависит от конкретных потребностей вашего проекта. Поэтому, прежде чем выбрать конкретную плату, тщательно изучите свои потребности и возможности, а также проведите необходимые исследования и опыты.

Раздел 2: Подготовка

Перед началом работы необходимо подготовить все инструменты и материалы, которые понадобятся для создания зарядного устройства своими руками. Вам потребуется:

  • Паяльная станция, так как многие компоненты будут паяться между собой.
  • Кусачки и плоскогубцы, чтобы отрезать провода и зафиксировать компоненты.
  • Мультиметр для проверки цепи и убедиться, что зарядное устройство готово к использованию.
  • Корпус для зарядного устройства, который можно приобрести в специализированных магазинах или сделать самостоятельно.
  • Пайка и провода, которые нужны для соединения компонентов.
  • Конденсаторы, диоды и резисторы, которые нужны для стабилизации тока и напряжения.
  Tomahawk TW 9010: как правильно использовать и настроить

Помимо этого, необходимо хорошо изучить схему зарядного устройства и убедиться в наличии всех компонентов, чтобы не пришлось делать дополнительные покупки по ходу работы.

Важно помнить, что работа с электричеством может быть опасной, поэтому необходимо соблюдать меры безопасности, работать только в перчатках и средствах индивидуальной защиты и не допускать попадания жидкости на электронные компоненты.

Если все материалы и инструменты подготовлены, можно переходить к следующему этапу создания зарядного устройства своими руками — сборке.

Подготовка материалов

Подготовка материалов

Прежде чем начать создавать зарядное устройство, необходимо подготовить все необходимые материалы и инструменты.

Материалы:

  • Миниатюрный USB разъем
  • Литий-ионный аккумулятор
  • Микроконтроллер
  • Дисплей низкого потребления
  • Маленький выключатель
  • Конденсатор
  • Резисторы
  • Платформа
  • Провода
  • Паяльник и припой

Все эти материалы можно найти в магазинах электронных компонентов. При выборе материалов важно обратить внимание на их характеристики, чтобы они соответствовали требованиям создаваемого зарядного устройства.

Инструменты:

  • Отвертки различных размеров
  • Пинцет
  • Паяльник с паяльной жидкостью
  • Флюс
  • Ножницы
  • Проводники

Перед началом работы необходимо убедиться, что все инструменты находятся под рукой и готовы к использованию. Тщательная подготовка материалов и инструментов поможет зарядному устройству работать наилучшим образом и увеличит его долговечность.

Проведение проводки

Перед началом проведения проводки необходимо определить место, где будет находиться зарядное устройство, и осуществить подключение к электросети. Для этого необходимо определить, где находятся электрические розетки и какими проводами они подключены к щитку.

Далее необходимо выбрать кабель подходящего сечения, который можно приобрести в специализированном магазине. Кабель следует проложить по кратчайшему пути от электрической розетки до места, где будет находиться зарядное устройство. Кабель можно проложить внутри коробки или кабель-канала.

Важно соблюдать правила безопасности при проведении проводки: не прикасаться к обнаженным проводам, избегать перегрева проводов, защищать провода от внешнего воздействия и т.д.

В случае необходимости распределения тока между несколькими устройствами можно использовать розетки с удлинителем или розетки с несколькими выходами. Также можно использовать специальные блоки распределения тока.

Проверьте проводку на наличие короткого замыкания и правильность подключения, прежде чем подключать зарядное устройство. При наличии сомнений в лучшем случае обратитесь за помощью к электрику.

Раздел 3: Сборка

Шаг 1: Перед началом сборки устройства рекомендуется убедиться в корректности отсоединения всех контактов и разъемов, а также правильности подключения всех деталей и элементов.

Шаг 2: Сначала подготовьте основу для установки платы. Для этого необходимо оставить небольшой отрезок провода на одной из сторон основы и обмотать его вокруг края. Затем фиксируем проводок на плате при помощи припоя.

Шаг 3:После этого необходимо проверить качество готового крепления, а затем следует предпринять меры по установке других элементов, таких как индикаторы и конденсаторы.

Шаг 4:Контактные элементы определяются в зависимости от выбранной схемы. Важно убедиться, что корпус готов.

Шаг 5:После завершения всех операций рекомендуется проверить работоспособность устройства при помощи тестера.

При сборке зарядного устройства необходимо следовать инструкциям и технической документации. Если возникают трудности с пониманием определенных моментов, то лучше всего обратиться к профессионалам или к специальным ресурсам в Интернете.

Сборка корпуса

Перед началом сборки корпуса зарядного устройства нужно подготовить все необходимые материалы и инструменты:

  • Корпус (можно использовать готовый, а можно изготовить самостоятельно из материала на выбор)
  • Щипцы и плоскогубцы
  • Монтажный скотч и клей (двухсторонний, горячий или другой)
  • Дрели
  • Деревянная или металлическая щетка
  • Перфоратор и сверла разных размеров

Сначала необходимо вырезать отверстия в корпусе, которые будут использоваться для подключения кабелей и зарядных разъемов. Обычно для этого используются сверла и перфораторы. После этого по всем краям отверстий необходимо обработать щеткой и песком, чтобы избежать защемления кабелей.

Далее нужно закрепить плату и все остальные элементы зарядного устройства внутри корпуса при помощи монтажного скотча и клея. Если кабели от платы зарядного устройства слишком длинные, их необходимо сократить и заизолировать от заземления и корпуса зарядного устройства.

После того, как все элементы закреплены и кабели подключены, можно закрыть корпус зарядного устройства. Для этого применяются различные методы — от фиксаторов на крышке до оригинальных креплений на гибких петлях. Также необходимо заполнить пространство внутри корпуса изоляционным материалом (например, поролоном или слоем защитной резины), чтобы избежать случайных замыканий и повреждений элементов зарядного устройства.

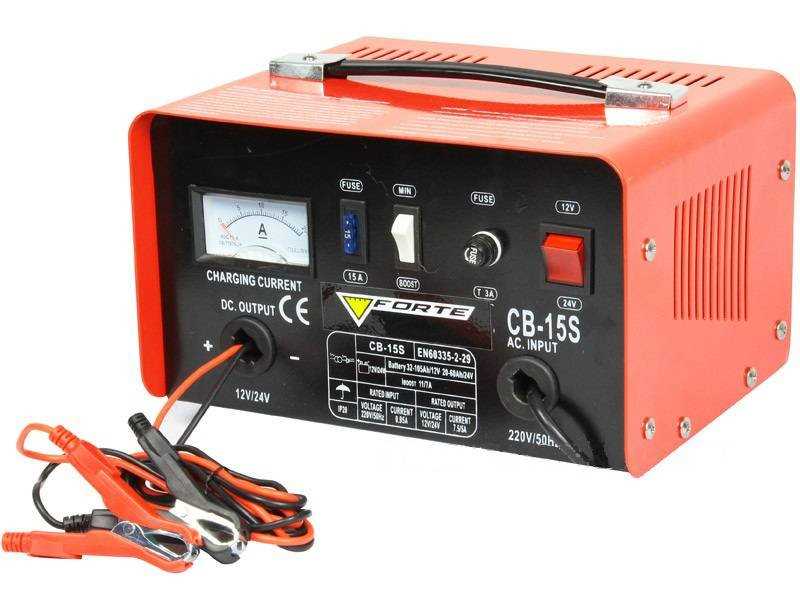

Монтаж платы зарядного устройства

Монтаж платы зарядного устройства

Перед монтажом платы зарядного устройства необходимо заранее подготовить все необходимые материалы и инструменты. Проверьте наличие всех деталей и компонентов, а также убедитесь в их правильности. При работе с компонентами следует соблюдать меры предосторожности, чтобы избежать повреждений и неполадок.

  Реле стартера ВАЗ 2114: местоположение, внешний вид и инструкция с фото

Сначала необходимо подготовить плату для монтажа. Это можно сделать путем очистки поверхности и удаления излишков противогрибкового средства, если таковое использовалось. Затем подготовьте рисунок монтажа, чтобы понимать, как и где расположить компоненты на плате.

Далее следует начать монтаж компонентов. Начинайте с тех, что имеют наибольший размер и высоту. Следите за правильным расположением и ориентацией каждого компонента. Для фиксации их на плате можно использовать паяльную пасту или горячий клей.

После установки всех компонентов, проведите визуальную и электрическую проверку работы платы. Убедитесь, что все компоненты правильно подключены и не возникает короткого замыкания. При необходимости сделайте корректировки, замените неисправные детали и повторно проверьте работоспособность зарядного устройства.

Установка аккумулятора

Подключение аккумулятора — важный шаг при создании своего зарядного устройства. Необходимо убедиться, что устройство выключено и отключено от источника питания.

Шаг 1: Откройте корпус зарядного устройства. Найдите место для установки аккумулятора. Обычно это небольшой терминал на плате или отдельное место возле устройства.

Шаг 2: Проверьте полярность аккумулятора, чтобы не подключить его неправильно. В большинстве случаев плюсовой (+) полюс расположен наверху, а минусовой (-) ниже. У терминалов аккумулятора могут быть надписи «P» (плюс) и «N» (минус).

Шаг 3: Подсоедините аккумулятор к корпусу зарядного устройства. Обычно это делается с помощью проводов, которые следует прикрепить к соответствующим терминалам. Прикрепите минусовую (-) проводку к терминалу с минусовой (-) надписью или снизу, а плюсовую (+) проводку — к терминалу с плюсовой (+) надписью или сверху.

Шаг 4: Проверьте качество установки аккумулятора и отсутствие замыканий. Проверьте все проводки и терминалы на отсутствие повреждений или коррозии и убедитесь, что они надежно закреплены.

Шаг 5: Закройте корпус зарядного устройства и проверьте его работу. Подсоедините зарядное устройство к источнику питания и проверьте его работу.

Правильная установка аккумулятора поможет создать надежное зарядное устройство, которое будет служить вам долгие годы. Будьте внимательны и аккуратны, следуйте каждому шагу инструкции, и все обязательно получится.

Раздел 4: Тестирование

После того, как вы закончили сборку зарядного устройства, необходимо его протестировать. Это поможет убедиться, что все компоненты работают правильно и зарядное устройство не опасно для использования.

Перед началом тестирования убедитесь, что вы правильно подключили все компоненты и провода. Также убедитесь, что вы используете правильный источник питания.

Далее можно приступать к тестированию. Подключите зарядное устройство к источнику питания и смартфону или другому устройству, которое нужно зарядить.

Наблюдайте за процессом зарядки и убедитесь, что он идет без проблем. Постепенно повышайте мощность зарядного устройства, чтобы увидеть, как оно изменяет скорость зарядки. Убедитесь, что зарядное устройство не перегревается и не выделяет лишнего тепла.

Если при тестировании вы заметили какие-либо проблемы, остановите процесс зарядки и проверьте, что именно не работает. Возможно, вам придется разобрать зарядное устройство и повторно проверить все компоненты. После устранения проблемы можно приступать к новому тестированию.

Помните, что безопасность очень важна при тестировании зарядного устройства. Не подключайте его к источнику питания во время дождя или влажной погоды. Не держите зарядное устройство вблизи воды или других жидкостей. Если вы заметили, что зарядное устройство стало сильно нагреваться, немедленно остановите процесс зарядки и отключите его от источника питания.

Проверка заряда

После того, как зарядное устройство работает на протяжении нескольких часов, можно проверить заряд аккумулятора.

Существует несколько способов проверки заряда. Одним из них является использование вольтметра. Для этого необходимо подключить вольтметр к аккумулятору и проверить его напряжение. В зависимости от типа аккумулятора, напряжение должно находиться в определенном диапазоне. Например, для свинцово-кислотных аккумуляторов напряжение при полной зарядке должно быть около 13,8 вольт.

Другой способ — использование индикатора заряда. Он доступен для простых и дешевых зарядных устройств. Индикатор показывает уровень заряда аккумулятора посредством различного цвета светодиодов или цифрового дисплея.

Если заряд аккумулятора недостаточен, его нужно подключить к зарядному устройству еще на некоторое время и повторить проверку заряда.

  • Проверяйте заряд аккумулятора регулярно, чтобы избежать его полного разряда.
  • При использовании вольтметра, следите за тем, чтобы провода не касались друг друга или корпуса зарядного устройства, чтобы не произошло короткого замыкания.

Проверка выходного тока

Для проверки выходного тока зарядного устройства нам нужно иметь мультиметр. Прежде всего убедитесь, что зарядное устройство подключено к сети.

Подключите красный провод мультиметра к положительному выходу зарядного устройства, а черный провод – к отрицательному. Настройте мультиметр на режим измерения тока, обычно это обозначено буквой «A».

Включите зарядное устройство, после чего на экране мультиметра должно появиться значение тока. Если значение тока соответствует заявленному производителем, то зарядное устройство работает правильно.

  Светодиодные лампы H4 – яркое и безопасное освещение для автомобилей

Если же значение тока не соответствует заявленному, то следует сверить параметры зарядного устройства с его описанием и убедиться, что вы используете правильный адаптер для подключения к сети. Если проблемы не устраняются, то, возможно, зарядное устройство нужно заменить или обратиться к специалистам для проверки и ремонта.

Раздел 5: Использование

После завершения сборки зарядного устройства, вы можете использовать его для зарядки различных устройств, таких как смартфоны, планшеты, наушники и другие гаджеты, которые поддерживают зарядку через USB-порт.

Для использования зарядного устройства, подсоедините его к источнику питания, используя соответствующий кабель. Обычно используется стандартный USB-кабель, но если ваше устройство требует другой тип кабеля, убедитесь, что у вас есть подходящий адаптер.

Затем подсоедините ваше устройство к зарядному устройству, используя кабель, который поставляется вместе с вашим устройством. Убедитесь, что кабель надежно подсоединен к устройству и зарядному устройству.

Процесс зарядки может занять несколько часов, в зависимости от устройства, его батареи и мощности зарядного устройства. Во время зарядки устройства, не оставляйте его на длительное время без присмотра и не ставьте на мягкие поверхности, такие как кресла или кровати, чтобы избежать перегрева.

Если вы используете зарядное устройство в путешествиях, убедитесь, что у вас есть адаптер, который совместим с местными розетками. Также имейте в виду, что в разных странах может быть разное напряжение в электрической сети, поэтому тщательно изучите характеристики вашего зарядного устройства перед использованием.

В целом, использование зарядного устройства очень просто и экономически выгодно, поскольку вы можете заряжать ваши гаджеты в любое время и в любом месте, без необходимости покупать новые батареи или дополнительные зарядные устройства.

Как подключить устройство к устройству, нуждающемуся в зарядке

Для подключения зарядного устройства к устройству, требующему зарядки, необходимо иметь подходящий кабель. Обычно зарядные кабели поставляются в комплекте с устройством. Если же у вас нет подходящего кабеля, его можно приобрести в электронных магазинах или на сайтах онлайн-торговли.

Перед подключением устройств, убедитесь, что они совместимы друг с другом и подходят по типу разъемов. Например, для зарядки смартфона с помощью зарядного устройства необходимо использовать кабель с разъемом micro-USB или USB-C, в зависимости от модели смартфона.

Подключение производится следующим образом: подключите один конец кабеля к зарядному устройству, а другой – к порту зарядки на устройстве. Обычно порт зарядки обозначается иконкой батареи, расположенной на корпусе устройства.

После того, как кабель подключен к обоим устройствам, убедитесь, что зарядное устройство подключено к электросети, чтобы началась зарядка. Обычно на корпусе зарядного устройства есть индикатор зарядки, указывающий на процесс зарядки (например, горящая или мигающая лампочка).

В процессе зарядки убедитесь, что устройства находятся в надежном месте и не подвержены механическим повреждениям. Также не рекомендуется использовать устройства во время зарядки, чтобы избежать перегрева и повреждения батарей.

Вопрос-ответ:

Какие материалы нужны для изготовления зарядного устройства?

Для создания зарядного устройства своими руками требуются: плата зарядного устройства, провода, разъемы, корпус, инструменты.

Как подключить разъем к зарядной плате?

Для подключения разъема к зарядной плате нужно отпаять штекер с разъема, затем припаять провода к соответствующим контактам на плате. Обычно на разъеме есть маркировка с указанием контактов.

Как правильно подключить провода к плате зарядного устройства?

Правильное подключение проводов к плате зарядного устройства очень важно. Нужно следить за соответствием цветов проводов и контактов на плате. Перед подключением следует перепроверить правильность подключения.

Как выбрать правильный корпус для зарядного устройства?

При выборе корпуса для зарядного устройства необходимо учитывать его размеры, форму и материал. Кроме того, обязательно нужно предусмотреть отверстия для разъемов, светодиодов и вентиляционные отверстия для естественной вентиляции.

Какие инструменты нужны для изготовления зарядного устройства?

Для создания зарядного устройства потребуются следующие инструменты: паяльник, пинцет, отвертка, ножницы, кусачки, плоскогубцы, припой, провод.

Как проверить работоспособность зарядного устройства?

Для проверки работоспособности зарядного устройства подключите его к источнику питания и проверьте напряжение на выходе зарядного устройства при помощи вольтметра. Если напряжение соответствует требуемому, то зарядное устройство работает правильно.
