Существует множество способов зарядки устройств: от стандартных зарядных устройств до портативных зарядных батарей. Однако иногда возникает необходимость разделаться с ненужным блоком питания и создать зарядное устройство своими руками. В этой статье мы рассмотрим процесс переделки блока питания в удобное зарядное устройство.

Ремонт блока питания – это простой и доступный способ не только утилизировать ненужный предмет, но и сделать его полезным для вас и вашего устройства. Также этот метод может быть полезен, если вы желаете зарядить устройство нестандартными способами или происходит сбой в работе оригинального зарядного устройства.

В статье будут рассмотрены подробные инструкции о том, как переделать блок питания в удобное и эффективное зарядное устройство для вашего гаджета. Переделка блока питания не займет много времени и не потребует особых навыков.

Подготовка к работе

Перед тем, как начать переделку, необходимо выбрать подходящий блок питания. Он должен иметь достаточную мощность для зарядки выбранного типа аккумуляторов и соответствующие выходы для подключения к ним.

Также необходимо найти подробную схему выбранного блока питания, чтобы понимать, какие провода и компоненты могут быть использованы для переделки.

Приступая к работе, необходимо убедиться, что блок питания выключен и отключен от сети, чтобы избежать поражения электрическим током.

Для выполнения переделки потребуются инструменты, такие как паяльник, обжимные клещи, отвертки и тестер. Они должны быть в хорошем состоянии и готовы к работе.

Также стоит подготовить компоненты для переделки, такие как коннекторы, провода и элементы питания. Они должны быть качественными и соответствовать требованиям выбранного типа аккумуляторов.

Выбор БП

Переделка БП в зарядное устройство может быть выполнена на основе любого блока питания, но не все БП подходят для этой цели.

Следует обратить внимание на следующие характеристики при выборе БП:

• Мощность. Это важный показатель, так как он влияет на скорость зарядки устройств. Мощность БП должна быть достаточной для зарядки всех подключаемых устройств. Рекомендуется выбирать БП с мощностью от 50 Вт и выше.
• Напряжение. БП должен иметь необходимые выходные напряжения для зарядки подключаемых устройств. Например, для зарядки смартфона необходимо напряжение 5 В, для планшета — 12 В.
• Количество выходов. Если вы планируете заряжать несколько устройств одновременно, то вам нужно выбрать БП с необходимым количеством выходов. Рекомендуется выбирать БП с не менее чем двумя выходами.

Также следует учитывать качество и надежность БП, чтобы обеспечить безопасную работу зарядного устройства.

Некоторые опытные пользователи предпочитают использовать старые ноутбучные БП, так как они имеют высокую мощность и несколько выходов. Такой выбор может быть хорошим, если у вас уже есть такой БП, который не используется.

Необходимый инструмент

Переделка БП в зарядное устройство не требует большого количества инструментов, но все же для успешной работы нужны:

• Отвертки — понадобятся крестовые и слотовые отвертки разных размеров.
• Пинцет — поможет с деталями малого размера, а также легко снимет пластиковые разъемы.
• Паяльник — основной инструмент, которым будут выполняться все манипуляции по переделке БП. Желательно выбрать паяльник с тонкой насадкой и регулируемой температурой.
• Провода — для подключения элементов схемы между собой необходимы провода различных цветов и толщин.
• Мультиметр — пригодится для проверки правильности сборки и работы зарядного устройства.

Эти инструменты должны быть качественными, надежными и подходящими для работы с электрическими компонентами.

Разборка БП

Перед тем, как начать разборку блока питания, необходимо отключить его от сети и извлечь штекер питания. Также следует убедиться, что внутри БП нет остаточного заряда.

Далее, с помощью отвертки необходимо открутить все винты на задней стороне БП. В зависимости от модели, может потребоваться также снять наружную крышку.

После снятия крышки, откроется доступ к внутренностям БП. Необходимо внимательно осмотреть все компоненты на наличие повреждений или признаков истирания.

Далее можно разъединять провода и отключать компоненты, если это необходимо. При этом важно обращаться с компонентами осторожно, не повреждать платы и не нарушать целостность проводов.

Если требуется замена какого-либо компонента, необходимо предварительно убедиться, что новый компонент полностью совпадает с заменяемым и подходит для данной модели БП.

После проведения всех необходимых работ, можно закрепить все компоненты на месте с помощью винтов и закрепляющих элементов. При этом необходимо быть осторожным и следить за тем, чтобы не повредить ничего внутри БП.

Отключение от сети

Перед тем, как приступить к переделке блока питания в зарядное устройство, необходимо отключить его от электрической сети. Это можно сделать несколькими способами:

• Вытащить вилку БП из розетки. Это самый простой способ, но если Вы не уверены, что розетка заземлена, лучше выбрать другой.
• Отключить БП от розетки с помощью выключателя, если он есть на проводе. Этот способ безопаснее, но не всегда такой выключатель имеется.
• Воспользоваться автоматическим выключателем, если в квартире или доме таковой имеется. В этом случае Вам не потребуется вынимать вилку из розетки или искать выключатель на проводе, автомат отключит электричество в комнате.

Лучше всего всегда проверять, что электричество в комнате действительно отключено, перед тем, как приступать к настройке или переделке электронного устройства.

Разборка корпуса

Перед тем как приступить к работе, нужно убедиться, что БП находится в выключенном состоянии и отсоединен от сети. Только после этого можно приступать к разборке корпуса.

Для начала необходимо удалить все винты, к которым он крепится к корпусу. Обычно винты находятся на задней панели, но могут располагаться и на боковых сторонах.

После того, как все винты удалены, можно попытаться открыть корпус. Однако нужно быть осторожным и аккуратным, чтобы не повредить корпус и его содержимое внутри.

Если корпус не открывается, можно попробовать размягчить пластиковые защелки путем небольшого давления на корпус в местах их размещения. Но нужно помнить, что при сильном давлении можно повредить корпус.

При разборке корпуса следует обращать внимание на расположение проводов и компонентов. Некоторые элементы могут быть скрыты за панелями, поэтому необходимо помнить, как они были установлены перед началом работы.

Когда корпус открыт, можно приступить к осмотрю внутренних деталей и начать выполнение следующих шагов по переделке БП в зарядное устройство.

Обнаружение соединений для зарядки

Перед тем, как приступить к переделке блока питания в зарядное устройство, нужно ознакомиться с его внутренним устройством. Для того, чтобы понять, где находятся соединения для зарядки, нужно обратить внимание на несколько ключевых моментов.

В первую очередь, нужно проверить наличие разъема, через который питается устройство. Обычно этот разъем имеет надпись «DC», и через него напряжение поступает на электрическую плату. Если разъем не найден, можно попробовать найти соединение напрямую на плате.

Также можно обратить внимание на схему питания устройства. Если оно заряжается от батарей, то на плате можно обнаружить контакты, к которым подключается аккумулятор. Обычно это два контакта: «+» и «-«, которые приварены к плате.

Если устройство заряжается через USB-порт, то можно искать контакты, соединенные с USB-кабелем. Часто на плате можно обнаружить контакт, отвечающий за подачу питания на USB-порт. Его можно использовать для зарядки устройства.

Наконец, можно использовать мультиметр для проверки контактов на электрической плате. Это поможет определить, какой контакт отвечает за подачу питания на устройство, и какой контакт можно использовать для зарядки.

Важно: перед работой с блоком питания необходимо отключить его от сети и выждать несколько минут, чтобы он успел разрядиться.

Подготовка к зарядке

Перед тем, как начать заряжать устройство, необходимо убедиться, что:

• Устройство и зарядное устройство совместимы по напряжению и току зарядки.
• Зарядное устройство имеет правильный разъем для подключения к устройству.
• Устройство выключено перед началом зарядки.
• Кабель зарядного устройства цел и не имеет повреждений или разрывов.

Также, перед началом зарядки следует определиться с выбором источника питания:

1. Сеть. Подключая зарядное устройство к сети, необходимо убедиться, что напряжение в сети соответствует напряжению зарядного устройства.
2. Автомобиль. Подключая зарядное устройство к прикуривателю автомобиля, необходимо убедиться, что автомобиль работает и напряжение на прикуривателе соответствует напряжению зарядного устройства.
3. Портативный аккумулятор. Если используется портативный аккумулятор, необходимо убедиться, что его заряд достаточен для зарядки устройства.

Если вы заряжаете устройство впервые, рекомендуется сначала зарядить его до полной ёмкости, а затем заряжать в соответствии с рекомендациями производителя.

После окончания зарядки устройства следует отключить от зарядного устройства и от источника питания, чтобы избежать перегрузки и повреждения устройства.

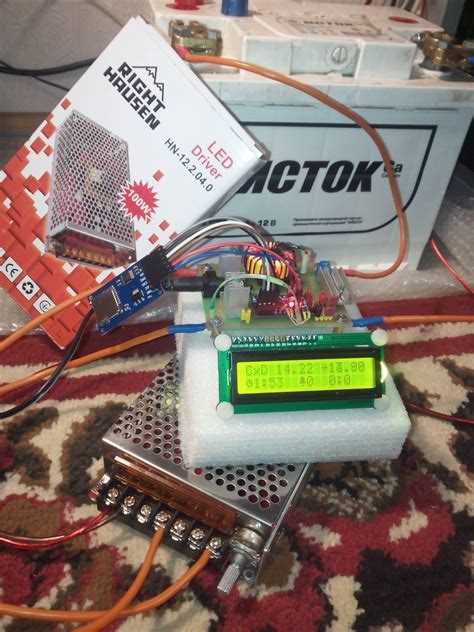

Подключение зарядного к корпусу БП

Для того чтобы зарядное устройство было удобно в использовании, его можно закрепить на корпусе БП. Для этого необходимо:

1. Открыть корпус БП и найти место для установки зарядного устройства.
2. Сделать отверстие в корпусе для провода зарядного устройства, используя дрель или другой инструмент.
3. Подключить провод зарядного устройства к контактам на плате БП.
4. Закрепить зарядное устройство на корпусе БП, используя саморезы или другие крепежные элементы.

Важно следить за тем, чтобы зарядное устройство было закреплено крепко и надежно на корпусе БП, а также чтобы провод был не зажат и не перекручен. Данные меры обезопасят от перебоев в питании и снизят риск поломки оборудования.

Сборка корпуса

Перед началом сборки корпуса необходимо подготовить все необходимые материалы: корпус, винты, силовой кабель, плату зарядки, провода для подключения и инструменты (отвертки, плоскогубцы, паяльник и др.).

1. На дне корпуса отметьте место для установки платы зарядки и зарезьте отверстия для кабеля питания и проводов зарядки.

2. Установите плату зарядки на отмеченное место в корпусе и зафиксируйте ее винтами.

3. Соедините провода зарядки с соответствующими контактами на плате. Обязательно проверьте правильность подключения и отсутствие короткого замыкания перед продолжением работы.

4. Подключите силовой кабель к плате зарядки через соответствующее отверстие в корпусе.

5. Установите верхнюю крышку корпуса и зафиксируйте ее винтами.

6. Убедитесь в правильной работе зарядного устройства и отсутствии дефектов. Готово!

Тестирование и настройка

После завершения переконфигурации блока питания необходимо его протестировать и настроить. Для тестирования можно использовать множество инструментов, включая мультиметр и тестер.

Первым шагом нужно убедиться, что напряжение, выдаваемое блоком питания, соответствует требуемому уровню вольт. Для этого нужно подключить мультиметр к выходному разъему БП и проверить напряжение. Если напряжение соответствует желаемому уровню, то можно перейти к следующим шагам. Если нет, то нужно произвести настройку.

При настройке блока питания необходимо убедиться, что выходное напряжение точное и стабильное. Для этого можно использовать тестер с резистором, чтобы проверить, как БП справляется с различными нагрузками. Нужно проверить, как блок питания реагирует на изменения нагрузки, и убедиться, что он выдаст одинаковое напряжение при любом уровне нагрузки.

Если нужна дополнительная настройка, например, для изменения выходного напряжения, то можно воспользоваться потенциометром. Но при этом нужно быть осторожным, чтобы не перегрузить систему. Настраивая потенциометр на максимальный и минимальный уровень напряжения, можно добиться нужного выходного напряжения.

Важно понимать, что тестирование и настройка блока питания являются критически важными этапами в процессе переделки БП в зарядное устройство. Не стоит пропускать эти шаги, так как неправильно настроенный БП может нанести вред как зарядному устройству, так и устройству, которое будет заряжаться.

Проверка работы зарядного устройства

После того, как вы собрали зарядное устройство, необходимо проверить его работоспособность. Для этого можно провести несколько простых тестов.

Тест 1. Измерение напряжения на выходе зарядного устройства

Для проведения данного теста необходимо взять мультиметр и подключить его к выходу зарядного устройства. Затем, подключите зарядное устройство к аккумулятору и включите его. Напряжение на выходе зарядного устройства должно соответствовать напряжению аккумулятора. Если это так, то зарядное устройство работает правильно.

Тест 2. Измерение тока, подаваемого на аккумулятор

Для проведения данного теста необходимо взять мультиметр, установить его в режим измерения тока и подключить его к цепи зарядного устройства. Затем, подключите зарядное устройство к аккумулятору и включите его. Мультиметр должен показать ток, подаваемый на аккумулятор. Если ток соответствует рекомендуемому значению для данного типа аккумулятора, то зарядное устройство работает правильно.

Тест 3. Зарядка аккумулятора

Для проведения данного теста необходимо подключить зарядное устройство к аккумулятору и включить его. Зарядное устройство должно начать зарядку аккумулятора. В течение зарядки необходимо периодически проверять напряжение и ток на выходе зарядного устройства, а также температуру аккумулятора. Если все значения находятся в норме и зарядка проходит без проблем, то зарядное устройство работает правильно.

Следует помнить, что перед началом работы необходимо внимательно изучить инструкцию по сборке и провести все необходимые мероприятия по безопасности.

Программирование напряжения зарядки

Для успешной переделки БП в зарядное устройство необходимо правильно настроить параметры зарядки. Один из важных параметров — это напряжение зарядки.

Напряжение зарядки зависит от типа аккумулятора, который вы хотите заряжать. Например, для литиевых аккумуляторов напряжение зарядки должно быть в диапазоне от 4,2 до 4,3 В, а для никель-металл гидридных аккумуляторов — от 1,4 до 1,6 В.

Чтобы программировать напряжение зарядки, нужно использовать специальную схему управления напряжением. Эта схема может быть встроена в зарядное устройство, но можно использовать и отдельный модуль управления напряжением.

Программирование напряжения зарядки требует определенных знаний и навыков, поэтому может быть сложным для новичков. Но благодаря многочисленным ресурсам и видеоурокам в интернете, можно быстро научиться настраивать параметры зарядки и приступить к созданию своего зарядного устройства.

• Не забывайте о безопасности при работе с электричеством. Держите проводку подальше от воды и источников тепла, не подключайте и не разбирайте устройство без необходимой защиты.
• Используйте только высококачественные компоненты, чтобы избежать повреждения аккумулятора или перегрузки схемы.
• Проверяйте параметры зарядки перед каждым использованием зарядного устройства. Неправильная настройка может привести к повреждению аккумулятора или другим негативным последствиям.

Установка подходящих коннекторов для зарядки

Перед началом установки коннекторов необходимо выбрать тип подходящего коннектора для вашего зарядного устройства. Обычно различаются три вида коннекторов: Type-C, Micro-USB и Lightning.

Для установки кабеля зарядки Type-C необходимо подключить кабель к соответствующим пинам на плате БП и закрепить его внутри корпуса зарядного устройства. Micro-USB коннекторы устанавливаются так же, как и Type-C, но имеют отличия в распиновке платы. Также для установки Lightning коннектора нужно подключить кабель к соответствующим пинам и закрепить его внутри корпуса зарядного устройства.

Перед подключением коннекторов рекомендуется проверить их на соответствие стандартам зарядки и проверку электропроводности. Неправильно установленные или сломанные коннекторы могут привести к повреждению вашего зарядного устройства или даже к возгоранию. При установке коннекторов необходимо обращаться к конкретным инструкциям, чтобы избежать неправильной установки и повреждения устройства.

В случае, если вы сомневаетесь в умении установить коннекторы самостоятельно, рекомендуется обратиться к профессиональным сервисным центрам.

Использование зарядного устройства

После того, как вы успешно переделали свой старый блок питания в зарядное устройство, настало время узнать, как его использовать. Ниже представлены несколько простых шагов, которые помогут вам быстро зарядить свои устройства.

Шаг 1:

В первую очередь, необходимо правильно выбрать кабель для зарядки. Убедитесь, что он подходит под ваше устройство и имеет нужный разъем. Подключите один конец кабеля к зарядному устройству, а другой — к устройству, которое нужно зарядить.

Шаг 2:

Теперь подключите зарядное устройство к розетке и включите его. Если все сделано правильно, на индикаторах зарядного устройства должны загореться зеленые или красные огоньки.

Шаг 3:

После того, как зарядное устройство подключено к розетке, оставьте устройство, которое нужно зарядить, на зарядку на несколько часов или до тех пор, пока индикатор зарядного устройства не перестанет мигать, а остановится на постоянном свете. В этот момент зарядка завершена.

Шаг 4:

Не забывайте отключать зарядное устройство от розетки после использования. Это позволит вам экономить энергию и продлить срок службы вашего самодельного зарядного устройства.

Как видите, использование зарядного устройства не составляет большой сложности. Оно позволяет вам быстро и удобно заряжать свои устройства, экономя ваше время и деньги.

Как использовать зарядное устройство

Перед началом использования зарядного устройства убедитесь, что оно поддерживает зарядку вашего устройства. Некоторые зарядные устройства могут быть совместимы только с определенными моделями.

Подключите зарядное устройство к электрической розетке и затем к вашему устройству, используя соответствующий кабель. Убедитесь, что зарядное устройство включено в режим зарядки.

Следите за индикаторами зарядки. Когда зарядка завершится, индикаторы покажут полную зарядку, и зарядное устройство автоматически переключится в режим готовности к зарядке.

Не оставляйте устройство на зарядке длительное время после полной зарядки. Это может повредить батарею.

Не заряжайте устройство на открытом воздухе. Всегда заряжайте в закрытом помещении, вдали от воды и других жидкостей.

Не используйте зарядное устройство, если оно повреждено или неисправно. В таком случае обратитесь за помощью к профессионалам.

Храните зарядное устройство в сухом месте, недоступном для детей и животных, вдали от источников тепла и прямых солнечных лучей.

• Перед использованием зарядного устройства прочитайте инструкцию.
• Не заряжайте устройство во время грозы.
• Не пытайтесь разобрать зарядное устройство самостоятельно.
• Не храните зарядное устройство вместе с металлическими предметами, такими как ключи или монеты.

Безопасность и зарядка устройств

Зарядка мобильных устройств является неотъемлемой частью повседневной жизни, но некоторые пользователи забывают о безопасности во время этого процесса. Следующие советы помогут вам избежать опасных ситуаций во время зарядки:

• Используйте только официальные зарядные устройства и кабели для зарядки ваших мобильных устройств. Не используйте непроверенные продукты, которые могут привести к повреждению вашего устройства или быть опасными для здоровья.
• Не заряжайте устройства подушкой или в кровати, где вы можете заснуть во время зарядки. Это может привести к перегреву устройства и возгоранию.
• Не заряжайте устройства длительное время. Как только ваше устройство достигает полной зарядки, отключите его от зарядного устройства, чтобы избежать перегрева батареи, который может привести к возгоранию.
• Не заряжайте устройства во время грозы, так как это может привести к повреждению вашего устройства или электроники в доме.

Помните о безопасности во время зарядки мобильных устройств, чтобы избегать огненных и электрических опасностей. Следуйте приведенным выше советам и используйте только проверенные зарядные устройства и кабели.
