Обд 2 распиновка — это расположение и назначение контактов на разъеме системы диагностики. Важно знать распиновку и описание каждого контакта для самостоятельной диагностики автомобиля. Распиновка ключевых контактов на разъеме диагностического сканера позволяет осуществить подключение к системе менеджмента двигателя автомобиля, чтобы считать коды ошибок и информацию о состоянии системы.

В этой статье мы рассмотрим, как читать и использовать обд 2 распиновки. Мы также предоставим схемы и инструкции для самостоятельной диагностики автомобиля, чтобы вы могли легко определить наличие проблем и устранить их. Узнайте больше о том, как сэкономить деньги на посещении механика и самостоятельно диагностировать автомобиль при помощи обд 2 распиновки и диагностического сканера.

Разъем ОБД 2: типы и расположение в автомобиле

Современные автомобили оборудованы зондами и датчиками, которые постоянно мониторят работу всех систем и агрегатов. Для того, чтобы получить доступ к информации, передаваемой электроникой автомобиля, необходимо использовать специализированный сканер и подключить его к разъему ОБД 2.

Существует два типа разъемов ОБД 2: 16-пиновый и 8-пиновый. Большинство автомобилей имеет 16-пиновый разъем, который расположен вблизи рулевой колонки или под центральной консолью. Однако некоторые автомобили, например, старые модели японских производителей, могут быть оснащены 8-пиновыми разъемами.

Для того, чтобы легче найти разъем ОБД 2 в своем автомобиле, можно воспользоваться поиском в интернете. На многих сайтах, посвященных автомобилям, имеются специальные инструкции с фотографиями, где показано местоположение разъема для конкретной модели.

Иногда разъем ОБД 2 может быть скрыт под крышкой или защитной панелью, поэтому при поиске его наличия необходимо внимательно прочитать руководство по эксплуатации автомобиля.

Перед подключением диагностического сканера к разъему ОБД 2 рекомендуется выключить зажигание и отключить аккумулятор, чтобы избежать повреждения электронных компонентов.

Использование разъема ОБД 2 позволяет быстро и эффективно диагностировать автомобиль, выявлять причины неисправностей и устранять их. Это удобно и выгодно для владельцев автомобилей, так как позволяет избежать дорогостоящих ремонтов и обслуживаний у дилеров и СТО.

В чем отличие ОБД 2 от ОБД 1?

ОБД 2 (On-board Diagnostics) — это электронная система автомобиля, предназначенная для диагностики систем в реальном времени. Она была разработана на основе предыдущей версии ОБД 1 и введена в начале 1990-х годов. ОБД 2 получил широкое распространение в 1996 году и стал обязательным для всех автомобилей, продаваемых в США.

Основные отличия ОБД 2 от ОБД 1:

1. Более широкий функционал: ОБД 2 может мониторить большее количество систем автомобиля, таких как датчик кислорода, систему зажигания и трансмиссию.
2. Стандартизированный порт: При разработке ОБД 2 был создан стандартный порт для подключения диагностических инструментов. Это позволяет мыть обмениваться данными между различными устройствами и программами для диагностики.
3. Более точная диагностика: ОБД 2 больше сфокусирован на отслеживании подсистем автомобиля и обладает более точными методами анализа ошибок.
4. Обязательный: В отличие от ОБД 1, ОБД 2 является обязательным стандартом для всех автомобилей, продаваемых в США с 1996 года. Также этот стандарт стал широко распространен во всем мире.

Стоит отметить, что ОБД 2 имеет свои ограничения. Она не может мониторить системы, которые не являются обязательными для диагностики, такие как система кондиционирования воздуха или система навигации.

Расположение разъема ОБД 2 в автомобиле: особенности и характеристики

Разъем ОБД 2 (On-Board Diagnostics) предназначен для подключения диагностического сканера к автомобильной электронной системе. Это позволяет получить информацию о возможных неисправностях, какие ошибки произошли в системе управления двигателем и других устройствах автомобиля.

Обычно разъем находится под рулевой колонкой вблизи педалей. Расположение разъема может отличаться в зависимости от модели автомобиля и года выпуска. Однако производители предоставляют информацию о точном местонахождении разъема в инструкции к автомобилю.

На разъеме ОБД 2 установлены 16 контактов, которые передают данные о состоянии различных систем автомобиля. Первые 4 контакта зарезервированы, следующие 6 контактов используются для передачи данных, а остальные 6 контактов необходимы для питания диагностического сканера. Контакты разъема ОБД 2 имеют стандартное расположение, что позволяет использовать один и тот же кабель для подключения к разным автомобилям.

Важно отметить, что доступ к разъему ОБД 2 может быть закрыт модификацией ОС автомобиля, что может повлечь за собой сложности при проведении диагностики.

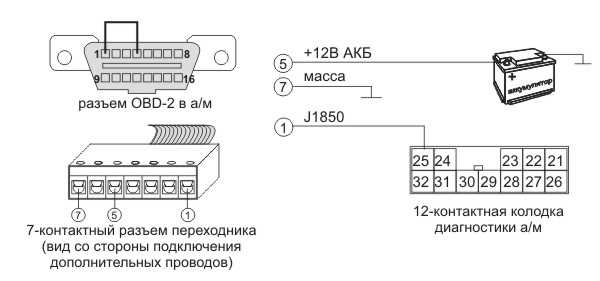

Распиновка разъема ОБД 2: схемы и диаграммы

Распиновка разъема ОБД 2 является крайне важной информацией для всех владельцев автомобилей, которые хотят провести диагностику своего транспортного средства самостоятельно.

Наиболее распространенная версия разъема ОБД 2 имеет 16 контактов, и каждый контакт отвечает за передачу определенной информации. Существует несколько вариантов распиновки разъема ОБД 2 в зависимости от марки и модели автомобиля, поэтому перед проведением диагностики необходимо узнать, какая именно распиновка подходит для вашего авто.

В открытом доступе существует огромное количество диаграмм и схем распиновки разъема ОБД 2. Они могут быть представлены в виде таблиц или графических изображений, в которых каждый контакт обозначен уникальным номером и цветом. На диаграммах и схемах также указываются названия и функции каждого контакта, что делает процесс диагностики более простым и понятным.

Некоторые производители автомобилей также могут предоставить свои собственные схемы распиновки разъема ОБД 2 в руководствах пользователя или на их официальных веб-сайтах. Однако, если вы не можете найти нужную схему, всегда можно обратиться к специалистам или сделать запрос в Интернете.

Знание распиновки разъема ОБД 2 и умение интерпретировать информацию, передаваемую через него, позволяют повысить эффективность диагностики автомобиля и быстрее обнаруживать неисправности. Благодаря доступной информации, каждый может проводить самостоятельную диагностику своего авто без необходимости обращаться к дилеру или в автосервис.

Пин-ауты разъема ОБД 2: ориентация и функции контактов

Обд 2 распиновка – это набор контактов на специальном разъеме, который используется для соединения диагностического сканера с автомобилем. Разъем ОБД 2 стал обязательным компонентом всех автомобилей с 1996 года.

В общей сложности, разъем ОБД 2 содержит 16 контактов. Эти контакты обеспечивают связь между автомобилем и диагностическим сканером, который читает информацию о состоянии различных систем автомобиля.

Ориентация контактов в разъеме ОБД 2 является стандартизованной. Контакты расположены в двух рядах по 8 штук. Первый ряд от 1 до 8, а второй – от 9 до 16. Таким образом, верхний ряд соответствует левой части разъема, а нижний – правой.

Контакты разъема ОБД 2 снабжены так называемыми «протоколами» – стандартными сообщениями, которые передают информацию между диагностическим сканером и системой автомобиля. Каждый контакт отвечает за свою функцию, и если какой-то из контактов не соединен или имеет неправильное соединение, диагностический сканер не сможет напрямую связаться с автомобильной системой.

Некоторые контакты, такие как +12V и GND, несут базовые функции такие, как обеспечение питания. Контакты J1850 и ISO9141 используются для связи между различными электронными блоками автомобиля, а контакты K-линии и CAN дублируют эту связь, поскольку они являются более новыми стандартами ОБД 2.

Пин	Название	Функция
1	J1850 Bus Positive (+)	Сигнал ШИМ на передачу данных (СКОРОСТЬ)
2	А/С Adapter Signal (-)	Сигнал приема данных ОБД 2
3	J1850 Bus Negative (-)	Сигнал ШИМ на передачу данных (СКОРОСТЬ)
4	Chassis Ground	Заземление (-)
5	Signal Ground	Заземление (-)
6	Can High (+)	Сигнал на передачу данных по протоколу CAN
7	K Line	Сигнал на передачу данных по протоколу K-Line
8	Can Low (-)	Сигнал на передачу данных по протоколу CAN
9	Voltage (Battery Positive)	+12V питание
10	Ignition	+12V во время зажигания / запуска двигателя
11	Vehicle Communication Interface (C)	Сигнал протокола для передачи данных
12	—	Нет данных
13	Vehicle Communication Interface (B)	Сигнал протокола для передачи данных
14	—	Нет данных
15	Vehicle Communication Interface (A)	Сигнал протокола для передачи данных
16	—	Нет данных

Схема распиновки ОБД 2: диагностика, ремонт и модификация

Схема распиновки ОБД 2 (On-Board Diagnostics) – это важный инструмент для диагностики авто, который позволяет узнать причины неисправностей в системе управления двигателем и других узлах автомобиля. Распиновка ОБД 2 определяет, какие контакты нужно использовать для подключения диагностического сканера и получения данных о работе системы.

Схема распиновки ОБД 2 включает 16 контактов. Каждый контакт отвечает за определенную функцию, например, получение данных от датчиков температуры, давления и т.д. Контакты могут иметь разные назначения в зависимости от модели авто и его производителя, поэтому перед проведением диагностики необходимо ознакомиться с схемой распиновки для определения нужных контактов.

Часто бывает необходимо внести изменения в схему распиновки ОБД 2, например, при установке дополнительного устройства для чип-тюнинга. В этом случае, необходимо провести ремонт и модификацию схемы, что позволит сохранить ее работоспособность и улучшить функциональность системы управления двигателем.

Важно отметить, что работа с распиновкой ОБД 2 требует навыков электротехники и знания технических характеристик автомобиля, поэтому перед проведением ремонта или модификации схемы, необходимо изучить руководство пользователя и получить консультацию у специалистов авто-сервиса.

Итак, схема распиновки ОБД 2 является важным инструментом для диагностики, ремонта и модификации системы управления двигателем. Знание ее назначения и особенностей поможет в проведении эффективной диагностики и получении точной информации о неисправностях автомобиля.

Инструкции для диагностики автомобиля с помощью ОБД 2

Для начала нужно подключить сканер ОБД 2 к авто, используя специальный разъем, расположенный вблизи рулевого колеса. Для этого необходимо отыскать этот разъем и вставить в него штекер кабеля сканера.

Затем нужно включить зажигание и подождать, пока сканер загрузится. На экране должно появиться меню, где можно выбрать нужный язык и модель автомобиля.

Далее нужно выбрать режим сканирования «Диагностика», после чего сканер приступит к чтению информации с контроллера авто. Процесс диагностики может занять от нескольких секунд до нескольких минут.

По окончанию диагностики сканер выведет список найденных ошибок и кодов диагностики. Каждый код соответствует определенной проблеме авто. Для того чтобы узнать суть ошибки, можно воспользоваться интернетом и найти соответствующую статью на автомобильном форуме.

Некоторые сканеры ОБД 2 могут также удалять ошибки и сбрасывать коды диагностики. Если проблема решена, то код ошибки не появиться в следующий раз.

Использование сканера ОБД 2 может помочь быстро и точно обнаружить проблемы авто, что позволит оперативно решить их и избежать больших затрат на ремонт в будущем. Сканер ОБД 2 является незаменимым инструментом для диагностики автомобилей 21 века.

Описание процедуры диагностики автомобиля

Шаг 1: Подключите сканер Обд 2 к порту диагностики, который находится в автомобиле. Обычно он расположен под рулевой колонкой или возле педалей.

Шаг 2: Включите зажигание и запустите двигатель. Некоторые сканеры могут работать только при включенном двигателе.

Шаг 3: Выберите настройки сканера согласно инструкции. Некоторые сканеры могут обнаружить проблему автоматически, а другие могут потребовать ручной настройки и проверки каждого модуля.

Шаг 4: Подождите, пока сканер прочитает информацию из различных модулей автомобиля. Это может занять несколько минут.

Шаг 5: Прочитайте результаты диагностики на экране сканера. Обычно сканер даёт коды ошибок и подробное описание проблемы. Иногда он может предложить соответствующие рекомендации по устранению неполадок.

Шаг 6: Решите проблему, указанную в результатах диагностики. В зависимости от сложности проблемы вы можете попытаться решить её самостоятельно или обратиться к профессионалам.

Шаг 7: После устранения проблемы выполните повторную диагностику, чтобы убедиться, что неполадка полностью исправлена и не возникли другие новые проблемы.

Диагностика автомобиля с помощью сканера Обд 2 — это один из доступных и удобных способов обнаружения и устранения неисправностей в автомобиле. Выполнять диагностику рекомендуется не реже чем один раз в год.

Подключение и настройка сканера для диагностики ОБД 2

Для диагностики автомобилей с системой ОБД 2 требуется подключение специального сканера. Перед началом работы, необходимо убедиться, что автомобиль выключен и ключ находится в замке зажигания.

Для подключения сканера, необходимо найти разъем ОБД 2, который обычно находиться под рулем, вблизи педального блока. После нахождения разъема ОБД 2, подключите ручку сканера к разъему.

Далее, необходимо выбрать соответствующий протокол настройки ОБД 2 в меню сканера. Обычно сканер автоматически определяет протокол, но если этого не произошло — выберите протокол вручную.

После выбора протокола, необходимо включить зажигание в автомобиле и запустить сканер. Сканер произведет обнаружение ОБД 2 и ОБД 1.

Для удобства работы со сканером, можно выбрать один из двух режимов диагностики: режим чтения и режим удаления ошибок. В режиме чтения, сканер выдает информацию об ошибках, которые были зафиксированы в системе ОБД 2. В режиме удаления ошибок, сканер удаляет все ошибки из системы ОБД 2.

Использование сканера для диагностики ОБД 2 — это простой и удобный способ, который применяется для определения неисправностей в автомобиле. Однако, если вы не уверены в своих знаниях, лучше доверить диагностику профессионалам.
