Реле стартера ВАЗ 2114: устройство и работа

  • автор:

Реле стартера ВАЗ 2114: особенности устройства и принцип работы

Реле стартера ВАЗ 2114: особенности устройства и принцип работы

Реле стартера – это важный элемент системы запуска двигателя автомобиля. Она отвечает за передачу электрического тока от аккумуляторной батареи к стартеру двигателя. В дальнейшем, за счет вращения коленчатого вала, запускается двигатель.

Реле стартера ВАЗ 2114 является частью электрической системы этого автомобиля. Его основной функцией является отключение аккумулятора от стартера после доступа до двигателя. Сигнал на включение реле поступает от контактного замка зажигания в автомобиле.

Зачастую проблемы с автомобилем могут быть связаны со сложностями старта двигателя. Проблемы могут быть обусловлены многими причинами, одной из которых является неисправность реле стартера. В статье мы рассмотрим особенности устройства и принцип работы этого элемента в автомобиле.

Реле стартера ВАЗ 2114

Реле стартера – это устройство, которое отвечает за передачу электрического тока от аккумулятора к стартеру автомобиля. В случае с ВАЗ 2114, реле стартера играет важную роль, так как оно совмещено с блоком предохранителей и расположено рядом с аккумулятором.

Принцип работы реле стартера ВАЗ 2114 заключается в том, что в момент, когда водитель включает ключ зажигания в положение «start», реле стартера реагирует на этот сигнал и запускает работу стартера. Реле открывает контакты, через которые проходит электрический ток от аккумулятора к стартеру. После того, как двигатель запустился, реле закрывает контакты и отключает стартер.

Важно помнить, что неправильная работа реле стартера ВАЗ 2114 может привести к проблемам с запуском двигателя. Если при повороте ключа зажигания стартер не запускается, то первым делом стоит проверить состояние реле стартера. В случае неисправности, реле следует заменить на новое.

  • Среди особенностей устройства реле стартера ВАЗ 2114 можно выделить:
    • Компактность и легкость в установке;
    • Совмещение с блоком предохранителей;
    • Пыленепроницаемый и влагозащищенный корпус;
    • Высокая степень надежности;
    • Доступная цена.

В заключение можно сказать, что реле стартера – важный элемент в системе запуска двигателя автомобиля. При возникновении любых проблем со стартером, стоит обратить внимание на состояние реле, чтобы исключить возможность его неполадок.

Устройство реле стартера

Реле стартера – это электромеханическое устройство, которое позволяет передать электрический ток на стартер автомобиля.

Общая конструкция реле стартера состоит из контактной группы, катушки и механизма привода. К катушке подается постоянный ток, при этом обмотка создает магнитное поле, которое в свою очередь с помощью привода переключает контакты.

Внутри реле стартера существует два контакта: нормально разомкнутый (НР) и нормально замкнутый (НЗ). В исходном состоянии НР-контакт разомкнут, а НЗ-контакт замкнут.

Когда в системе подаются сигналы на включение стартера, то катушка приводится в действие, в результате чего создается магнитное поле, и НР-контакт переключается в замкнутое состояние, а НЗ-контакт – в разомкнутое. В результате этой операции создается замкнутая электрическая цепь между аккумулятором и стартером, ток передается на последний, и он запускается.

Когда водитель отпускает педаль газа или когда двигатель запускается и работает на холостом ходу, то реле стартера размыкает контакты, и стартер отключается от аккумулятора.

Электромагнитный принцип действия

Реле стартера ВАЗ 2114 работает на основе электромагнитного принципа действия. Это означает, что в его устройстве используется сила магнитного поля, которая позволяет переключить контакты и запустить двигатель автомобиля.

Электромагнитное реле стартера ВАЗ 2114 состоит из двух катушек. Одна из них является катушкой намагничивания, а другая – катушкой привода. Катушка намагничивания создает магнитное поле вокруг реле, а катушка привода действует на переключатель контактов.

Когда на катушку привода подается электрический ток, она создает свое магнитное поле. Это поле взаимодействует с магнитным полем, созданным катушкой намагничивания, и приводит к перемещению контактов. Таким образом, замыкаются контакты, и электрический ток начинает поступать в стартер, чтобы запустить двигатель автомобиля.

Электромагнитный принцип действия реле стартера ВАЗ 2114 позволяет его использовать в широком диапазоне температур и условий работы. Он прост и надежен, и поэтому является неотъемлемой частью системы запуска автомобильного двигателя.

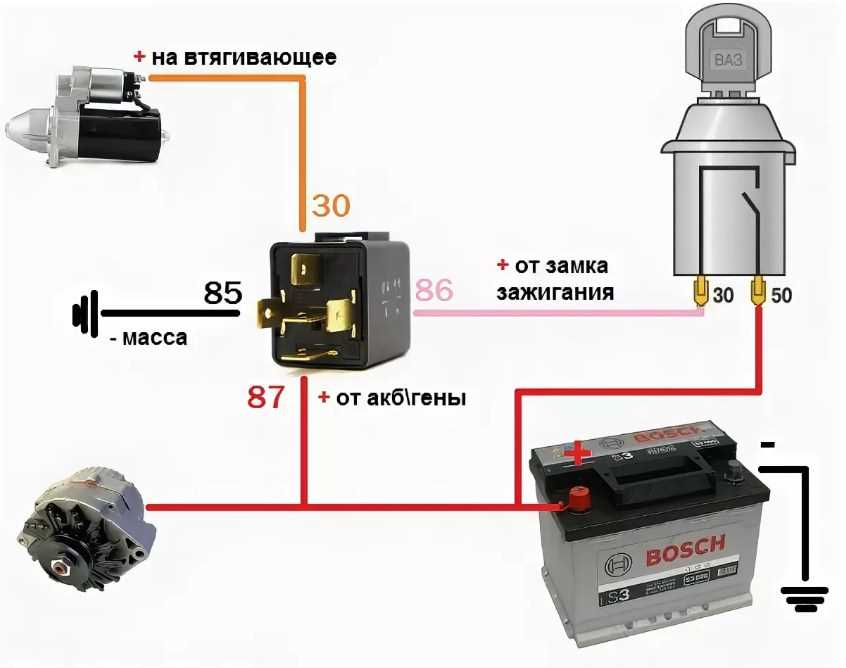

Структура и компоненты

Структура и компоненты

Реле стартера в автомобиле ВАЗ 2114 представляет собой электромеханическое устройство, которое состоит из нескольких компонентов.

  • Контакты реле — представляют собой пару металлических пластин, которые замыкаются под действием электромагнитного поля.
  • Электромагнит — находится внутри реле, он активируется при подаче напряжения на катушку и притягивает контакты реле.
  • Катушка реле — представляет собой обмотку из провода, которая создает электромагнитное поле внутри реле при подаче напряжения на нее.
  • Реле блокировки стартера — используется для защиты двигателя от повреждений в случае, если автомобиль уже работает, но водитель все еще пытается запустить стартер.

Компоненты реле стартера ВАЗ 2114 связаны друг с другом и работают вместе для обеспечения запуска двигателя. При подаче напряжения на катушку реле электромагнит притягивает контакты, замыкая цепь между аккумулятором и стартером. При этом реле блокировки стартера защищает двигатель от возможных повреждений. Когда двигатель запущен, реле стартера отключает стартер, чтобы избежать его повреждения.

  Онлайн договор купли-продажи: как заключить безопасный договор с минимальными расходами

Принцип работы реле стартера

Реле стартера является важной частью системы запуска двигателя в автомобиле. Его основная задача заключается в том, чтобы активировать электрический стартер, который затем запустит двигатель.

Принцип работы реле стартера основан на электромагнитной индукции. Когда ключ зажигания переводится в положение «запуск», на реле подается напряжение от аккумулятора. В ответ на это, электромагнит внутри реле притягивает контакты, что приводит к замыканию контактов в электромагнитном катушечном блоке.

Это замыкание позволяет электрическому току поступать непосредственно на стартер, который в свою очередь начинает работать. Как только двигатель запустится, контакты на реле автоматически размыкаются и система останавливается.

Реле стартера может выйти из строя из-за различных причин, включая коррозию на контактах, износ на контактной поверхности и повреждение проводов. Ремонт или замена реле стартера может быть необходима, если оно не работает должным образом.

Функции реле стартера

Реле стартера является ключевым элементом в системе электропитания автомобиля, которая отвечает за запуск двигателя.

Основные функции реле стартера:

  1. Подача электрического тока на стартер — это главная задача реле стартера. Когда водитель поворачивает ключ зажигания, реле стартера переключает электрический ток с аккумулятора на стартер, который запускает двигатель.
  2. Защита от перегрузки — реле стартера обеспечивает защиту от перегрузки электрической сети автомобиля. Если в системе замкнется короткое замыкание, то реле стартера автоматически отключит питание на стартер, что предотвратит повреждения силовой цепи.
  3. Переключение контактов — одной из важных функций реле стартера является переключение контактов в системе запуска автомобиля. Реле стартера переключает контакты в зависимости от положения ключа зажигания, что обеспечивает правильную работу электрической цепи.

Таким образом, реле стартера играет важную роль в запуске автомобиля, а также защищает систему электропитания от перегрузки.

Алгоритм работы в схеме стартера

При включении зажигания напряжение поступает на катушку реле стартера, которая создаёт электромагнитное поле внутри своей обмотки.

Это поле притягивает железный якорь реле, который смещается и замыкает контакты. В результате этого, на катушку стартера начинает поступать напряжение от аккумулятора.

После чего катушка создает мощное магнитное поле, которое приводит во вращение якорь стартера. В результате этого, якорь передает вращение через зубчатую шестерню на шестеренчатую муфту стартера, которая механически соединена с коленчатым валом двигателя.

Установившееся вращение коленчатого вала зажигает двигатель. Как только двигатель запустился, датчик положения коленвала передает сигнал на контроллер, который отключает катушку реле стартера и размыкает контакты.

Во время работы стартера важно контролировать время, которое якорь проводит в замкнутом состоянии на контактах, чтобы не допустить перегрева и выхода из строя.

Особенности реле стартера ВАЗ 2114

1. Отличия от предыдущих моделей:

Реле стартера ВАЗ 2114 отличается от предыдущих моделей (например, ВАЗ 2108) наличием дополнительного контакта, предназначенного для подключения к системе защиты от активации стартера при работающем двигателе. Эта система предназначена для предотвращения повреждения механизма стартера, генератора, а также аккумуляторной батареи и других деталей автомобиля, защищая их от излишней нагрузки.

2. Принцип работы:

Реле стартера ВАЗ 2114 представляет собой электромеханический элемент, который регулирует включение и выключение электрического стартера двигателя автомобиля. Оно осуществляет перемычку между аккумуляторной батареей и стартером, обеспечивая передачу максимально возможного тока на стартер для запуска двигателя. Реле стартера срабатывает автоматически при нажатии на педаль газа во время запуска двигателя.

3. Монтирование на автомобиле:

Реле стартера ВАЗ 2114 устанавливается на автомобиль в специальном корпусе на передней части двигателя. Для замены необходимо снять верхний кожух и разъем, после чего снимается держатель реле стартера. При монтаже нового реле необходимо соблюдать правильную полярность подключения контактов и предварительно заземлить свободный контакт в корпусе реле.

4. Характеристики реле стартера:

Основными характеристиками реле стартера ВАЗ 2114 являются: максимальный ток, передаваемый стартеру при запуске двигателя (обычно 100-150 А), рабочее напряжение (обычно 12 В), кратковременные и постоянные максимальные нагрузки на контакты (до 100 А и 30 А соответственно). Также важными характеристиками являются допустимые температурные диапазоны эксплуатации и уровень вибрации, на который рассчитан реле стартера.

Совместимость с другими моделями ВАЗ

Реле стартера ВАЗ 2114 имеет определенную совместимость с другими моделями автомобилей от ВАЗ. Однако, не все модели могут использовать это реле стартера.

Например, реле стартера, предназначенное для ВАЗ 2114, не подходит для использования на моделях ВАЗ 2106, ВАЗ 2107 и ВАЗ 2108, так как в этих автомобилях установлена другая модификация реле стартера.

С другой стороны, реле стартера, предназначенное для автомобилей ВАЗ 2110-2112, может быть использовано на ВАЗ 2114 без каких-либо проблем.

В любом случае, перед приобретением реле стартера для автомобиля ВАЗ, необходимо убедиться в его совместимости с конкретной моделью автомобиля. Для этого можно использовать специализированные каталоги запчастей или обратиться к продавцу с соответствующими вопросами.

Устойчивость к повышенным температурам и вибрациям

Реле стартера ВАЗ 2114 предназначено для работы в условиях повышенных температур и вибраций, которые могут возникнуть во время работы двигателя. Данный компонент имеет специальную конструкцию, которая обеспечивает высокую устойчивость к воздействию вибраций.

  Как правильно ремонтировать: советы и рекомендации

Одним из ключевых факторов, влияющих на устойчивость реле, является корректное расположение элементов внутри корпуса. Чтобы уменьшить воздействие вибраций, компоненты должны быть расположены как можно ближе друг к другу и зафиксированы в корпусе максимально плотно и надежно.

Еще одним фактором, который не менее важен для устойчивости реле к температуре, является правильный выбор материалов для изготовления. Компоненты, которые используются в реле стартера ВАЗ 2114, обладают высокой термостойкостью и устойчивы к действию высоких температур.

  • Корпус реле изготавливается из специального термостойкого пластика, который не деформируется при высоких температурах.
  • Контактные группы реле выполнены из материалов, обладающих высокой термостойкостью и способных выдерживать большие токовые нагрузки.
  • Обмотки реле изготавливаются из проводов, которые также выдерживают высокие температуры.

В целом, реле стартера ВАЗ 2114 является достаточно надежным и устойчивым компонентом, который способен работать надежно даже в условиях повышенной температуры и вибраций.

Замена реле стартера ВАЗ 2114

Реле стартера ВАЗ 2114 – это устройство, которое отвечает за подачу электрического тока на стартер автомобиля. Если вы заметили, что ваш автомобиль не запускается, то возможно проблема заключается именно в реле стартера. Для замены данного устройства необходимо совершить несколько шагов.

  1. Отключите аккумулятор. Перед началом замены реле необходимо отключить аккумулятор и отсоединить крепление проводов от его зажимов.
  2. Локализуйте реле стартера. Реле стартера находится находится вблизи аккумулятора.
  3. Отсоедините провода от реле. Необходимо снять и отсоединить провода, которые подключены к реле стартера с учетом их расположения, чтобы не перепутать при подключении нового устройства.
  4. Установите новое реле стартера. Новое реле стартера необходимо установить на место предыдущего и подключить к нему провода.
  5. Подключите аккумулятор. Подключите клеммы аккумулятора после установки нового реле стартера.
  6. Проверьте работоспособность. Попробуйте запустить автомобиль, чтобы убедиться в корректной работе нового реле стартера.

Замена реле стартера на ВАЗ 2114 не является сложной процедурой, но при этом требует внимательности и точности при выполнении работ. Если у вас возникли трудности при замене, рекомендуется обратиться к специалистам.

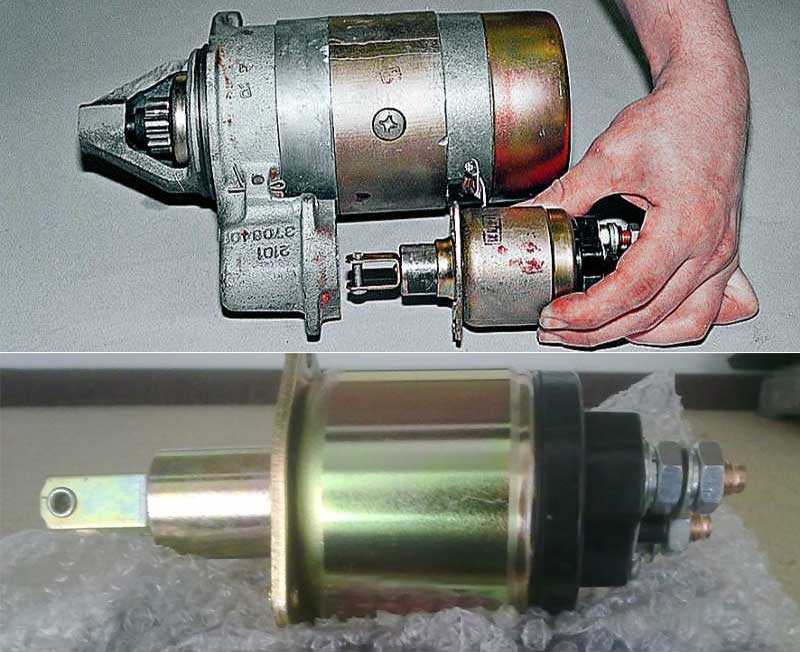

Диагностика неисправностей реле стартера

Диагностика неисправностей реле стартера

Реле стартера – это одна из самых важных деталей во всей системе электропитания автомобиля, которая отвечает за запуск двигателя. Если автомобиль не заводится или неожиданно заводится, то вероятно, есть проблемы с реле стартера. Но как узнать точную причину неисправности?

Первым шагом при установке проблем с реле стартера необходимо проверить электрические контакты. Они могут быть заржавлеными или иметь повреждения, которые препятствуют нормальной работе реле.

Следующий шаг – проверка непосредственно самого реле. На коммутационных контактах может образоваться накипь или иметься механические повреждения.

Кроме того, для диагностики неисправностей реле стартера необходимо провести тестирование субплаты. Временные обрывы, пробои, короткие замыкания между пластинами – это наиболее частые проблемы, с которыми может столкнуться субплата реле стартера.

Важно понимать, что замена реле стартера – это серьезный ремонт, который лучше производить профессионалами. Если вы не знаете, как самостоятельно провести проверку и выявить точную причину неисправности реле, то обратитесь к квалифицированным специалистам.

Никогда не пренебрегайте неисправностями реле стартера. В случае поломки данного устройства, автомобиль может не завестись и создать большое количество проблем для водителя. Регулярная диагностика работы и своевременный ремонт реле стартера – залог надежности и безопасности вашего автомобиля.

Порядок замены на новое реле стартера

Если вы обнаружили неисправность реле стартера на вашем автомобиле ВАЗ 2114, требуется принять меры по замене компонента. Для замены реле стартера на новое требуется следовать определенному порядку действий:

  • Перед началом работы следует отключить аккумуляторную батарею и отсоединить провода от стартера, оставив их подписанными для последующего соединения.
  • С помощью отвертки необходимо ослабить крепежные винты и удалить нежелательные элементы
  • Установите новое реле стартера на свое место и затяните его крепежные винты
  • Соедините провода с реле стартера, проверьте, чтобы они были соединены правильно
  • Подсоедините аккумуляторную батарею и проверьте, работает ли новое реле стартера на ВАЗ 2114.

В случае успешной замены реле стартера ваш автомобиль снова может работать исправно и не вызывать вам проблем на дороге.

Где купить реле стартера ВАЗ 2114

Если вы ищете место, где можно купить реле стартера ВАЗ 2114, то есть несколько вариантов:

  • Официальный дилер. В официальном сервисном центре ВАЗ вы сможете купить не только реле стартера, но и другие запасные части для своего автомобиля. Однако, цены на дилерских центрах могут быть выше, чем у других продавцов.
  • Интернет-магазины. Сегодня покупки через интернет стали очень популярными. В Интернете вы сможете найти множество онлайн-магазинов, которые предлагают реле стартера ВАЗ 2114 по доступным ценам. Преимуществом такой покупки является широкий выбор, удобство и возможность сравнения цен.
  • Автомагазины. В городе можно найти магазины, продавцы которых специализируются на продаже запасных частей для автомобилей. Такие магазины могут иметь ограниченный выбор, но вы сможете запланировать прокатиться и скорее всего получить консультацию продавца.
  Индекс скорости шин: что означает и для чего нужен

Перед тем, как купить реле стартера, уточните его код и параметры, чтобы приобрести именно ту запчасть, которая подходит для вашей машины. Удачи в поисках!

Оптимальные поставщики на рынке

На рынке запчастей для автомобилей ВАЗ 2114 существует множество поставщиков, но не все из них достойны доверия и не все готовы предложить оптимальные условия сотрудничества. Поэтому выбор поставщика – это важный и ответственный этап, который влияет на качество запчастей, сроки поставки и цену.

Среди оптимальных поставщиков можно выделить компании, имеющие прямые договорные отношения с производителями запчастей и предлагающие широкий ассортимент на складе. Кроме того, хороший поставщик должен быть готов к оперативной доставке и иметь гибкую систему скидок для постоянных клиентов.

При выборе поставщика, стоит обратить внимание на отзывы других покупателей, а также удостовериться в наличии соответствующих сертификатов на товар. Хороший поставщик всегда готов предоставить документы на запчасти, подтверждающие их качество и соответствие стандартам.

  • Критерии выбора оптимального поставщика:
  • Наличие прямых отношений с производителями
  • Широкий ассортимент на складе
  • Оперативная доставка
  • Гибкая система скидок
  • Положительные отзывы покупателей
  • Наличие сертификатов на товар

Выбирая оптимального поставщика запчастей на рынке, можно быть уверенным в качестве запчастей и получить выгодные условия сотрудничества.

Цены на реле стартера ВАЗ 2114

Цены на реле стартера ВАЗ 2114 зависят от марки производителя. Так, на рынке существуют оригинальные реле стартера от ВАЗ, а также аналоги от других производителей. Цены на оригинальные реле стартера начинаются от 1000 рублей и могут достигать 1500-2000 рублей в зависимости от региона.

Аналоги от других производителей обычно стоят дешевле, начиная от 500-600 рублей. Однако, качество такого реле может быть хуже, чем у оригинала, что может повлечь за собой дополнительные затраты на ремонт.

Также, цены на реле стартера ВАЗ 2114 могут различаться в зависимости от продавца и места продажи. Например, при покупке в автомагазине цены будут выше, чем на онлайн-платформах или у частных продавцов.

Рекомендуется приобретать оригинальные реле стартера от ВАЗ или проверенных производителей, чтобы избежать дополнительных затрат на ремонт и обеспечить более стабильную работу системы стартера.

Вопрос-ответ:

Как определить поломку реле стартера ВАЗ 2114?

Признаками неисправной реле стартера могут быть: тихое или громкое щелчание при попытке запустить двигатель, неровная работа стартера, отсутствие реакции при повороте ключа зажигания в положение «старт». Также проверьте состояние проводов, подключенных к реле стартера, может быть, это проблема с ними.

Какие особенности устройства реле стартера ВАЗ 2114?

Реле стартера ВАЗ 2114 — это электромеханическое устройство, состоящее из электромагнитного привода и контактов. Электромагнитный привод управляет силой нажатия контактов на пусковую скобу, тем самым обеспечивая пуск двигателя.

Можно ли заменить реле стартера ВАЗ 2114 самостоятельно?

Вполне возможно, если вы имеете навыки работы с автомобилями и не боитесь диагностики электрооборудования. Однако, перед заменой реле, убедитесь в его поломке и проверьте все провода и контакты, подключенные к реле. Замену производите только на выключенном зажигании, чтобы избежать короткого замыкания.

Что может произойти, если неисправное реле стартера не заменить?

Неисправное реле стартера может привести к полной неработоспособности автомобиля, так как мотор не сможет запуститься без пускового механизма. Кроме того, если замена не будет произведена вовремя, повреждения реле могут быть переданы на другие детали электрооборудования автомобиля.

Какие могут быть причины выхода из строя реле стартера ВАЗ 2114?

В большинстве случаев выход из строя реле стартера обусловлен неполадками в электрической цепи (разряд аккумулятора, перегрузка, импульсные волны, особенности генератора и другие причины). Однако, могут быть и другие причины, такие как коррозия контактов или деформации внутренних механизмов.

Как произвести замену реле стартера ВАЗ 2114?

Для замены реле стартера на ВАЗ 2114, необходимо отключить клемму «минус» от аккумуляторной батареи, отсоединить провода от старого реле, снять крепления и установить новое реле на место старого. Затем соединить все провода соответственно, установить крепления и подключить клемму «минус» на батарее. Не забудьте проверить новое реле до попытки запустить двигатель.
