Схема циркуляции охлаждающей жидкости: как работает система охлаждения двигателя

Схема циркуляции охлаждающей жидкости: как работает система охлаждения двигателя

Охлаждение двигателя – один из важнейших аспектов его работы. Охлаждающая жидкость необходима для поддержания оптимальной температуры двигателя, что позволяет избежать его перегрева и повреждения. Как же работает система охлаждения двигателя и какая у нее схема циркуляции?

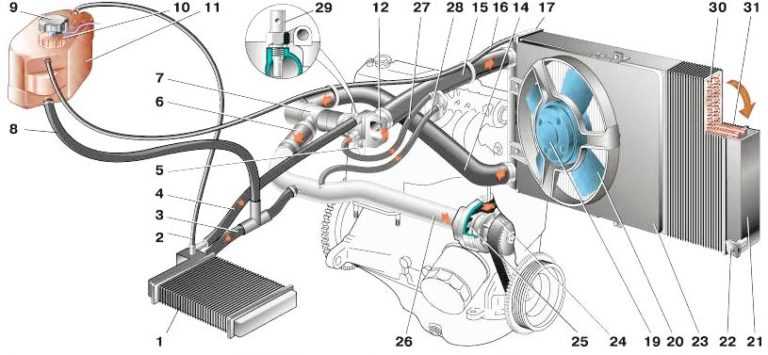

Принцип работы системы охлаждения двигателя довольно прост. Охлаждающая жидкость циркулирует по системе, забирая тепло от двигателя и отводя его в радиатор для охлаждения. Затем охлажденная жидкость возвращается в двигатель, выполняя цикл циркуляции.

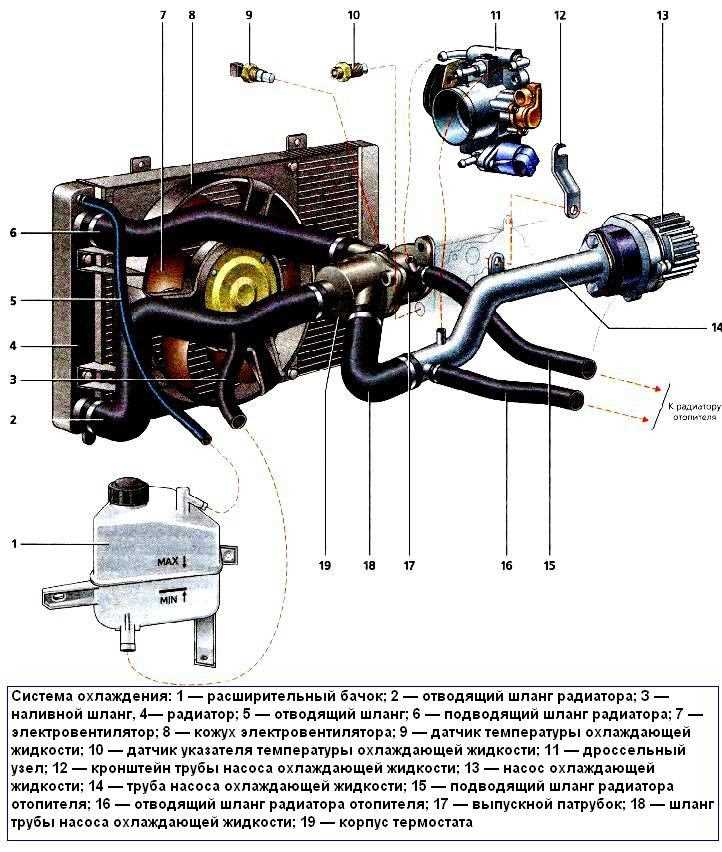

Система охлаждения двигателя имеет несколько компонентов: насос, радиатор, термостат, расширительный бачок и шланги для соединения компонентов. Насос выталкивает охлаждающую жидкость из блока цилиндров и направляет ее в радиатор для охлаждения.

Термостат является ключевым элементом системы. Он регулирует температуру охлаждающей жидкости в системе, открывая или закрывая клапан в зависимости от ее температуры. Расширительный бачок содержит дополнительный объем охлаждающей жидкости, который компенсирует изменения объема жидкости в системе при изменениях ее температуры.

Схема циркуляции охлаждающей жидкости может отличаться в зависимости от типа двигателя и конструкции автомобиля. Но в целом, все системы охлаждения работают по одному принципу. Надежная и эффективная система охлаждения является гарантией долгой и безопасной эксплуатации автомобиля.

Компоненты системы охлаждения

Радиатор – основной элемент системы охлаждения двигателя. Он представляет собой металлический корпус, внутри которого находятся множество узких трубок, по которым проходит охлаждающая жидкость. Радиатор помещается на передней части автомобиля и охлаждает жидкость за счет прохождения воздуха через специальные ребра на корпусе радиатора.

Термостат – это запорный элемент в системе охлаждения, который контролирует температуру двигателя. Он закрывается, когда двигатель еще не нагрелся до рабочей температуры, чтобы ускорить прогрев и расширение деталей, и открывается, когда двигатель горячий, чтобы жидкость могла охлаждать его.

Помпа – механизм, который отвечает за циркуляцию охлаждающей жидкости в системе охлаждения двигателя. Она устанавливается на валу, который находится внутри двигателя, и приводится в действие ременной передачей от коленчатого вала. Помпа имеет лопасти, которые выдвигают жидкость из двигателя и нагнетают ее в радиатор для охлаждения.

Шланги и соединительные элементы – компоненты, которые обеспечивают транспортировку охлаждающей жидкости между радиатором, двигателем и другими элементами системы охлаждения. При эксплуатации автомобиля они могут подвергаться износу, требующему их замены.

Бачок для охлаждающей жидкости – емкость для хранения охлаждающей жидкости, которая устанавливается в двигателе. Она отвечает за хранение избыточной жидкости, которая может возникнуть при расширении и переполнении радиатора в процессе охлаждения двигателя. Также она позволяет дополнить охлаждающую жидкость при необходимости.

Радиатор

Радиатор — это главный элемент системы охлаждения двигателя. Это устройство находится перед кузовом автомобиля и состоит из множества тонких медных трубок, соединенных между собой алюминиевыми ребрами.

Когда горячая охлаждающая жидкость проходит через трубки радиатора, она охлаждается благодаря воздуху, который проходит через алюминиевые ребра. Таким образом, радиатор отводит лишнюю теплоэнергию от жидкости, которая затем возвращается в двигатель, чтобы продолжить циркуляцию.

Радиатор — это очень важный элемент для правильной работы системы охлаждения. Поддерживайте его в чистоте, регулярно проверяйте состояние и заменяйте, если необходимо. Не забывайте также контролировать уровень охлаждающей жидкости, чтобы избежать перегрева двигателя.

Вентилятор

В системе охлаждения двигателя вентилятор является одной из ключевых деталей. Он отвечает за создание потока воздуха, приводящего к охлаждению радиатора.

Вентилятор может быть двух типов: механический и электрический. Механический вентилятор приводится в движение ремнем, который затягивает и отпускает натяжной рычаг в зависимости от скорости и температуры двигателя. Электрический вентилятор включается автоматически при достижении определенной температуры охлаждающей жидкости.

Вентилятор устанавливается на радиатор и его лопасти направлены так, чтобы создавать поток воздуха, проходящий через пути охлаждения жидкости в радиаторе. Чем выше скорость вращения вентилятора, тем больше воздуха принимает радиатор и тем эффективнее происходит охлаждение.

Если вентилятор не работает, температура в системе охлаждения может значительно повыситься, что может привести к перегреву двигателя и его выходу из строя. Поэтому, если при работе двигателя возникли проблемы с охлаждением, следует проверить состояние и работу вентилятора.

Термостат

Термостат – это устройство, контролирующее температуру охлаждающей жидкости в двигателе. Он расположен в ходе циркуляции жидкости, на пути от двигателя к радиатору охлаждения.

Когда двигатель холодный, термостат закрыт и жидкость циркулирует только внутри двигателя. Когда температура двигателя достигает определенного уровня, термостат открывается и жидкость начинает циркулировать в радиаторе охлаждения, снижая температуру двигателя.

Если термостат не работает должным образом, то охлаждающая жидкость может не циркулировать внутри радиатора и двигатель перегревается. Для того чтобы проверить работу термостата, его можно вынуть из хода циркуляции и проверить, открывается ли он при нагревании воды в кастрюле.

  Как настроить сигнализацию Tomahawk: подробная инструкция шаг за шагом

Термостаты бывают механическими и электронными, но их основная функция остается одинаковой – контролировать температуру охлаждающей жидкости и обеспечить оптимальную работу двигателя.

Принцип работы охлаждающей системы

Охлаждающая система двигателя предназначена для регулирования температуры двигателя и защиты его от перегрева. Она обеспечивает циркуляцию охлаждающей жидкости через двигатель и радиатор.

При работе двигателя, охлаждающая жидкость циркулирует по системе, поглощая тепло от его каждой части и переносит его в радиатор. Радиатор отводит тепло через облегченную область, что позволяет быстро охладить охлаждающую жидкость перед возвращением ее в двигатель.

Охлаждающая жидкость перекачивается через систему вентилятором двигателя или через электрический вентилятор в случае, если двигатель перегревается. Для эффективной работы охлаждающей системы необходимо следить за ее состоянием, так как любые утечки или повреждения могут привести к сбоям или поломке двигателя.

Поэтому, чтобы избежать проблем с системой охлаждения, необходимо периодически обслуживать ее и заменять жидкость по рекомендациям производителя. Как правило, замена жидкости проводится каждые 30 000-50 000 км пробега.

Циркуляция жидкости

Охлаждающая жидкость циркулирует по системе охлаждения, обеспечивая постоянный процесс охлаждения двигателя. Жидкость подается в радиатор, где она охлаждается воздухом, пропускаемым через проходные каналы радиатора.

Охлажденная жидкость вытекает из радиатора и направляется к термостату. Термостат контролирует температуру жидкости и, при необходимости, перемещает ее обратно в двигатель через входной шланг, используя помпу, расположенную внутри двигателя.

После того как жидкость прошла через двигатель, она возвращается в радиатор, и процесс охлаждения повторяется. В случае перегрева датчик температуры двигателя отправляет сигнал на щиток приборов, чтобы предупредить водителя о необходимости немедленной остановки и выключения двигателя.

Важно отметить, что правильное уровня охлаждающей жидкости в системе является ключевой составляющей хорошо работающей системы охлаждения. Следует также установить регулярное обслуживание системы охлаждения, чтобы поддерживать ее эффективность и своевременно заменять старую охлаждающую жидкость.

Вытеснение тепла

Вытеснение тепла

Вытеснение тепла — это процесс, который происходит в системе охлаждения двигателя в результате циркуляции охлаждающей жидкости. Когда двигатель начинает работать, он нагревается и выделяет тепло. Это тепло должно быть эффективно выведено из двигателя, чтобы предотвратить его перегрев и повреждение.

В системе охлаждения двигателя охлаждающая жидкость циркулирует через каналы в двигателе и радиаторе. Когда охлаждающая жидкость проходит через двигатель, она поглощает тепло и становится горячей. Затем горячая охлаждающая жидкость вытекает из двигателя и проходит через радиатор, где она охлаждается при контакте с воздухом. Этот процесс отводит тепло от охлаждающей жидкости и охлаждает ее перед возвращением обратно в двигатель.

Кроме того, система охлаждения двигателя также включает в себя насос, который циркулирует охлаждающую жидкость по всей системе. Насос обеспечивает достаточный поток охлаждающей жидкости, чтобы поддерживать оптимальную температуру двигателя.

Важно отметить, что система охлаждения двигателя работает в тесной связи с системой смазки двигателя. Масло, которое используется для смазки двигателя, также может помочь охладить двигатель, так как оно поглощает тепло и отводит его в радиатор масляного охлаждения.

Причины перегрева двигателя

Перегрев двигателя – это серьезная проблема, которая может привести к поломке автомобиля. Причин перегрева может быть несколько, но основные из них:

  • Низкий уровень охлаждающей жидкости. Если в системе охлаждения осталась недостаточная жидкость, то двигатель может быстро перегреться. Поэтому, радиатор должен проверяться и заправляться по расписанию.
  • Неисправность термостата. Термостат отвечает за температуру двигателя, если он не работает должным образом, то может произойти перегрев. Если у авто старая машина, то термостат нужно менять каждые 3-4 года.
  • Неисправность вентилятора. Вентилятор отвечает за охлаждение двигателя, если он не работает должным образом, то двигатель может перегреться.

Кроме перечисленных выше, перегрев может быть также вызван проблемами с термодатчиком, утечкой жидкости, дефектным насосом, или другой неисправностью в системе охлаждения.

Если заметили, что двигатель стал быстрее нагреваться или температура начинает расти, обязательно проверьте систему охлаждения. Часто простые ремонтные работы позволяют избежать серьезной поломки двигателя.

Низкий уровень охлаждающей жидкости

Низкий уровень охлаждающей жидкости – одна из самых распространенных причин перегрева двигателя. Если уровень жидкости слишком низкий, то течь может возникнуть в любом месте системы охлаждения, и жидкость будет поступать в охлаждающую систему только в небольших порциях. Из-за этого ухудшается эффективность охлаждения, и двигатель может перегреться.

Проблему низкого уровня охлаждающей жидкости можно решить, добавив в систему охлаждения недостающее количество жидкости. Необходимо знать, что добавлять нужно только охлаждающую жидкость того же типа, что и уже находится в системе. При этом, нужно проверить снова уровень жидкости после нескольких километров пробега, потому что возможно утечка где-то в системе охлаждения.

  Как выбрать и использовать книгу по ремонту и эксплуатации автомобилей: советы и рекомендации

Если уровень охлаждающей жидкости снова уменьшился, то следует обратиться в автосервис, где произведут осмотр, чтобы найти место утечки. Важно помнить, что утечка в системе охлаждения может быть не только из-за герметичности, но также из-за износа элементов, таких, как: термостат, водяной насос, радиатор, шланги и т.д.

  • Утечка в системе охлаждения не только создает проблемы с охлаждением двигателя, но также может привести к серьезным поломкам.
  • Регулярная проверка уровня охлаждающей жидкости поможет избежать проблем с системой охлаждения двигателя.
  • В случае выявления утечки нужно обратиться в автосервис как можно скорее, чтобы предотвратить серьезные последствия.

Несправность термостата

Термостат является одним из ключевых элементов системы охлаждения двигателя. Его основная задача — регулировать температуру охлаждающей жидкости, обеспечивая оптимальную работу двигателя. Несправность термостата может привести к серьезным проблемам и даже поломке двигателя.

Одной из наиболее распространенных неисправностей термостата является его поломка в закрытом положении. Это означает, что термостат не открывается при достижении определенной температуры, что приводит к перегреву двигателя. Это может привести к повреждению головки блока цилиндров и другим серьезным поломкам.

Еще одна причина неисправности термостата — его поломка в открытом положении. В этом случае термостат не закрывается, что приводит к повышенному расходу охлаждающей жидкости и уменьшению температуры двигателя, что также может вызвать повреждение.

Чтобы избежать проблем с термостатом, рекомендуется периодически проверять его состояние и заменять при необходимости. Также очень важно использовать только качественные запасные части и следить за правильной эксплуатацией системы охлаждения.

Поврежденный радиатор

Одной из наиболее распространенных причин аварий системы охлаждения двигателя является повреждение радиатора. Радиатор представляет собой устройство, предназначенное для охлаждения горячей охлаждающей жидкости, которая циркулирует в системе охлаждения двигателя.

Повреждение радиатора может произойти по разным причинам, например, при столкновении автомобиля в результате дорожно-транспортного происшествия, при наезде на препятствие, или при попадании твердых предметов на поверхность радиатора.

Поврежденный радиатор может привести к различным проблемам, включая перегрев двигателя, нарушение циркуляции охлаждающей жидкости, утечку охлаждающей жидкости, и нарушение работы системы охлаждения в целом.

В случае повреждения радиатора, необходимо немедленно обратиться к специалисту по ремонту автомобилей для замены или ремонта радиатора. Не стоит использовать автомобиль с поврежденным радиатором, поскольку это может привести к серьезным проблемам с двигателем и дополнительным повреждениям.

Как поддерживать работу системы охлаждения

Система охлаждения является одной из самых важных систем в автомобиле. Ее работоспособность напрямую зависит от выполняемой машиной работы и определяет продолжительность срока службы двигателя.

Для поддержания надлежащей работы системы охлаждения необходимо:

  • Проверять уровень охлаждающей жидкости — уровень должен находиться на максимальной отметке в расширительном бачке. В слабом запису жидкость может просто закипеть, в результате чего система может перегреться
  • Проверять наличие утечек — утечка жидкости может привести к снижению уровня охлаждающей жидкости и перегреву двигателя
  • Очищать радиатор и конденсатор — собираемая грязь и налет на радиаторе и конденсаторе может препятствовать нормальному теплообмену и ухудшить эффективность охлаждения
  • Проверять работу вентилятора — вентилятор может выходить из строя или прекращать работу, что сокращает потенциал охлаждения системы
  • Заменять охлаждающую жидкость — время замены охлаждающей жидкости зависит от модели автомобиля и может составлять от 30 000 до 100 000 км пробега. Замена жидкости позволяет поддерживать оптимальное качество охлаждения

Если Вы следуете этим рекомендациям и регулярно проверяете работу системы охлаждения, Вы сможете продлить срок службы двигателя и избежать серьезных поломок и ремонтов.

Регулярная проверка уровня и качества жидкости

Мы должны следить за уровнем и качеством жидкости в системе охлаждения двигателя, чтобы избавиться от возможных проблем и повреждений, которые могут привести к масштабным ремонтам. Регулярная проверка уровня и качества жидкости очень важна и обязательна для каждого владельца автомобиля.

Проверка уровня жидкости должна проводиться каждые несколько недель, а лучше раз в месяц. Это позволит определить, есть ли утечки или проблемы с системой, которые могут привести к ее неисправности. Если вы обнаружили утечки, немедленно проконсультируйтесь с механиком или замените порвавшиеся шланги.

Концентрация охлаждающей жидкости также очень важна. Если концентрация оказывается слишком низкой, у нас может быть проблема с охлаждением двигателя, который может перегреться, что может привести к возникновению больших проблем в работе двигателя.

Чтобы контролировать концентрацию жидкости в системе охлаждения, мы можем использовать тестер концентрации охлаждающей жидкости. Это устройство поможет нам правильно регулировать концентрацию и предотвратить проблемы с работой двигателя.

  Индикатор износа шин: как работает и когда менять шины

В завершение, следует отметить, что проверка уровня и качества жидкости является одним из самых важных аспектов ухода за автомобилем. Не надо пренебрегать этим и установить правило проверять уровень и качество жидкости, чтобы ваш автомобиль работал на все 100% своих возможностей.

Очистка радиатора и вентилятора от насекомых и пыли

В процессе эксплуатации автомобиля радиатор и вентилятор могут забиваться насекомыми и пылью, что уменьшает эффективность системы охлаждения двигателя. Для сохранения оптимальной работы двигателя необходимо периодически проводить очистку радиатора и вентилятора.

Самый простой способ очистки – использование высокого давления воды. Для этого нужно замочить радиатор и вентилятор, а затем использовать шланг с насадкой для мойки под высоким давлением. При этом не следует направлять струю воды прямо на радиатор, чтобы не повредить ребра. Лучше направлять струю воды под углом, параллельно плоскости радиатора.

Если радиатор и вентилятор забиты грязью и применение воды не дает эффекта, следует использовать щетку или щеточную насадку для мойки под высоким давлением. Это позволит очистить труднодоступные места и удалить насекомых, которые могут быть зажаты между ребрами радиатора.

Важно помнить, что при работе с радиатором не следует повреждать его или его ребра, так как это может привести к утечке охлаждающей жидкости или повреждению самого радиатора. Если же утечка уже произошла, то необходимо заменить радиатор на новый.

  • Периодическая очистка радиатора и вентилятора необходима для обеспечения оптимальной работы системы охлаждения двигателя.
  • Очистку можно проводить под высоким давлением воды со щеткой или щеточной насадкой.
  • При работе с радиатором необходимо бережно обращаться, чтобы не повредить его или его ребра.
  • При утечке охлаждающей жидкости необходимо заменить радиатор на новый.

Выводы

1. Система охлаждения двигателя является важной составляющей работы автомобиля. Она позволяет поддерживать оптимальную температуру двигателя и предотвращать его перегрев.

2. Для работы системы охлаждения используется жидкость, которая циркулирует по двигателю, передавая тепло от нагревающихся деталей к радиатору.

3. Охлаждающая жидкость подвергается воздействию различных факторов, которые могут привести к ее загрязнению или повреждению. Поэтому важно регулярно проверять ее уровень и качество, а также менять по графику.

4. Современные системы охлаждения используют различные дополнительные устройства для повышения эффективности и улучшения работы. К ним относятся термостаты, вентиляторы, насосы и др.

5. При возникновении проблем со системой охлаждения необходимо незамедлительно обратиться к специалистам для диагностики и ремонта. В противном случае, неполадки могут привести к серьезным последствиям для двигателя и автомобиля в целом.

Вопрос-ответ:

Какова основная функция системы охлаждения двигателя?

Основная функция охлаждения двигателя заключается в отводе избыточной тепловой энергии, которая образуется в результате работы двигателя, из его металлических деталей и переносе ее во внешнюю среду.

Какие мыслительные паттерны заложены в этой схеме циркуляции охлаждающей жидкости?

В схеме циркуляции охлаждающей жидкости присутствуют следующие мыслительные паттерны: паттерн «круговорота», паттерн «от периферии к центру», паттерн «использование инерции».

Какие основные компоненты входят в систему охлаждения двигателя?

Основными компонентами системы охлаждения двигателя являются насос, радиатор, термостат, вентилятор и охлаждающая жидкость.

Каков принцип работы термостата в системе охлаждения двигателя?

Термостат является устройством, которое регулирует температуру охлаждающей жидкости, пропуская ее через радиатор при достижении определенной температуры. Таким образом, термостат обеспечивает поддержание оптимальной температуры двигателя и предотвращает его перегрев.

Что происходит, если уровень охлаждающей жидкости в системе снижается?

Если уровень охлаждающей жидкости в системе охлаждения двигателя снижается, то это может привести к перегреву двигателя и его поломке. Поэтому рекомендуется регулярно проверять уровень охлаждающей жидкости и доливать ее при необходимости.

Каковы основные признаки перегрева двигателя?

Основными признаками перегрева двигателя являются повышение температуры двигателя, выход из рабочего режима, ухудшение производительности двигателя, неисправность системы охлаждения и появление на приборной панели сигналов о перегреве.
