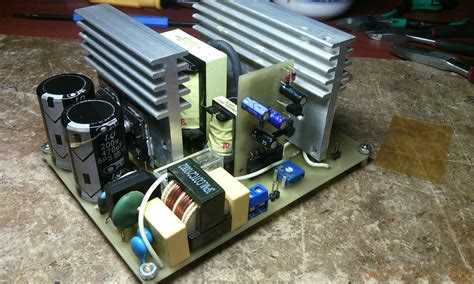

Как сделать зарядное устройство из компьютерного блока питания своими руками

Как сделать зарядное устройство из компьютерного блока питания своими руками

Компьютерный блок питания – это электронное устройство, которое используется для обеспечения электропитанием компьютера. Однако, вместо того чтобы выбросить старый блок питания, можно использовать его для создания полезного устройства – зарядного устройства для различных устройств.

Зарядное устройство, созданное из компьютерного блока питания, может быть использовано для зарядки аккумуляторов, мобильных телефонов, планшетов, MP3 плееров и других устройств. Более того, изготовление зарядного устройства не требует специальных знаний и навыков, и может быть выполнено каждым неопытным пользователем.

В этой статье мы рассмотрим пошаговую инструкцию по созданию зарядного устройства из компьютерного блока питания своими руками. Этот проект – прекрасный способ не только сэкономить деньги на покупке зарядного устройства, но и получить удовольствие от процесса создания полезного устройства.

DIY: Зарядное устройство из компьютерного блока питания

Не все знают, что компьютерный блок питания можно использовать как зарядное устройство для различных устройств. Но не все готовы тратить деньги на покупку готового зарядного устройства, когда можно сделать его своими руками и сэкономить.

Существует несколько способов использования блока питания в качестве зарядного устройства. Один из самых простых – это использование всех жил блока питания, подключив их к нужным контактам USB-штекера. Однако этот метод требует определенных знаний в области электрики и соблюдение мер безопасности.

Более безопасным и простым способом является покупка готового модуля зарядного устройства, который подключается к блоку питания и имеет нужные выходы и функции для зарядки устройств. Этот способ также может быть более удобным и экономичным, так как модуль не тратит много энергии на нагрев и не повреждает устройства при зарядке.

В любом случае, зарядное устройство из компьютерного блока питания можно сделать своими руками или купить готовое решение. Это позволит существенно сэкономить на покупке дорогих оригинальных зарядных устройств и повысит качество зарядки ваших устройств.

Распаковка и подготовка компьютерного блока питания

Перед тем, как начать работу с компьютерным блоком питания, необходимо его распаковать. Следует разрезать или развернуть коробку таким образом, чтобы можно было снять блок питания.

После того, как блок питания был извлечен из коробки, следует проверить его на наличие видимых повреждений. Необходимо убедиться, что корпус блока целый и не имеет царапин, сколов или трещин.

Осмотр блока питания также позволяет увидеть тип и мощность блока. Важно убедиться, что это именно тот блок, который нужен для работы с планируемым устройством.

Далее нужно подготовить блок питания к использованию. Для этого необходимо подключить к нему кабель питания, который идет в комплекте. При этом важно убедиться, что фаза и ноль не перепутаны — на кабеле они должны соответствовать правилам электробезопасности. Также нужно убедиться, что штекер подключен к розетке и что провода не повреждены.

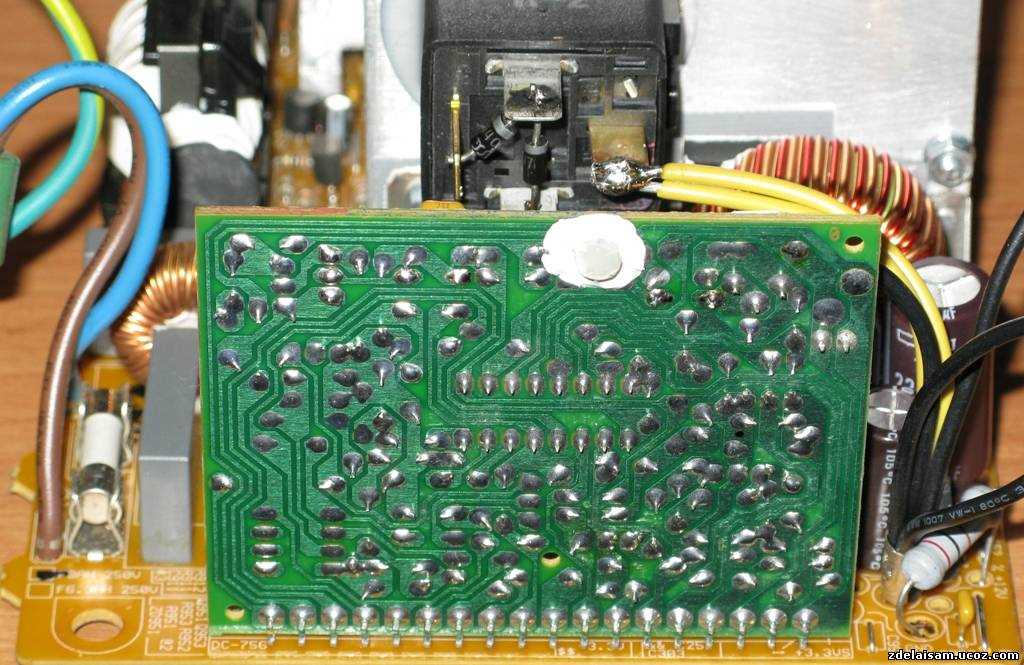

Отключение питания

Отключение питания

Перед началом работы с компьютерным блоком питания необходимо отключить его от электрической сети. Для этого можно просто выключить выключатель на источнике питания или вынуть штекер из розетки. Это предосторожно и защитит от несчастных случаев.

В процессе работы с блоком питания также нужно следить за тем, чтобы он не включился самостоятельно. Перед тем, как начать проводить манипуляции, лучше всего извлечь из блока питания все кабели и провода. Также можно использовать специальные защитные кожухи, которые предотвратят случайное включение блока.

Если же произошло аварийное включение, то необходимо быстро отключить питание. Можно сделать это с помощью выключателя, находящегося на задней или верхней стенке блока питания. Некоторые блоки питания также оснащены автоматической защитой, которая выключает их при перегрузке.

Кроме того, перед началом работы с компьютерным блоком питания необходимо выгрузить статическое электричество из тела. Это можно сделать, к примеру, коснувшись металлической поверхности заземления. Также рекомендуется работать в перчатках или использовать антистатические коврики.

Помните, что из-за неправильного обращения с блоком питания может произойти короткое замыкание, перегрузка и другие нештатные ситуации. Поэтому следуйте инструкциям и не берите на себя больше, чем умеете.

Открывание корпуса блока питания

Для того чтобы сделать зарядное устройство из компьютерного блока питания, необходимо открыть его корпус.

Перед тем, как начать, обязательно отключите блок питания от электрической сети.

Для открытия корпуса блока питания вам понадобится отвертка нужной формы и размера. Обычно это крестовая отвертка или отвертка с плоской головкой шириной от 3 до 6 мм.

  Сигнализация Пантера: как охранить свой автомобиль. Инструкция по эксплуатации

На корпусе блока питания обычно располагаются 4 или 6 винтовых крепежных элементов. Расположение крепежей может отличаться в зависимости от производителя блока питания.

Высвободив всех крепежных элементов, осторожно откройте корпус блока питания и оцените, насколько легко вы можете добраться до нужных контактов и разъемов.

Извлечение необходимых компонентов

Компьютерный блок питания содержит множество разных компонентов, которые можно использовать для создания зарядного устройства. Некоторые из них могут быть полезны, в то время как другие будут бесполезны.

Прежде чем начать извлечение необходимых компонентов, нужно убедиться, что блок питания не подключен к электрической сети и остыл достаточно, чтобы не причинить вреда себе и оборудованию. Затем, открыв корпус блока питания, нужно обратить внимание на следующие компоненты:

  • Мощные конденсаторы: они могут сохранять заряды на длительное время и представлять опасность для здоровья. Поэтому перед их извлечением нужно разрядить их с помощью резистора или отвертки.
  • Трансформаторы: они могут быть использованы для изменения напряжения. Если нужно высокое напряжение, то лучше использовать трансформаторы с высоким делителем.
  • Диоды: они позволяют пропускать электрический ток только в одном направлении и могут быть использованы для ограничения выходного напряжения.
  • Транзисторы: они могут быть использованы для управления выходным напряжением и током.
  • Кабели и разъемы: необходимы для соединения всех компонентов и создания зарядного устройства.

Извлечение необходимых компонентов – это важный этап создания зарядного устройства, поэтому нужно тщательно выбирать нужные компоненты и обращаться к инструкциям и схемам для их правильного подключения.

Выбор и извлечение диодов

Диоды — это приборы, которые используются для переключения тока в одном направлении, а также для защиты от inductive kickback. Когда вы извлекаете диоды из компьютерного блока питания, важно выбрать правильный тип диода и осторожно извлечь его, чтобы избежать повреждения.

При выборе диодов для зарядного устройства, убедитесь, что они имеют стабильные характеристики и подходят для высокого напряжения. Обычно в компьютерном блоке питания используются диоды 1N400x или 1N540x серии с максимальным обратным напряжением 50 или 100 вольт соответственно.

Чтобы извлечь диод, необходимо осторожно подпаять его ножки с помощью паяльника и паяльной проволокой. Затем осторожно вытащите диод из пайки, используя пассатижи. Если диод не плотно зафиксирован в пайке, вам может потребоваться использовать пинцет для извлечения его из платы.

Если диод поврежден, например, имеет признаки короткого замыкания или подгорел на контактах, лучше выбрать другой диод, чтобы гарантировать правильную работу зарядного устройства.

Важно помнить, что диоды имеют полярность, поэтому при подключении их в схему необходимо учитывать их положение. Обычно положительный конец диода обозначается стороной с белой полосой вокруг своей оси.

Извлечение проводов и разъемов

Перед тем, как приступать к извлечению проводов и разъемов из компьютерного блока питания, необходимо отключить его от электрической сети и дождаться полного остывания.

Для начала необходимо осмотреть блок питания и определить, какие провода можно использовать для зарядки устройств. Обычно это желтый провод (12V), черный (GND) и красный (5V). Разъемы, к которым они подключены, можно легко проследить.

Для того чтобы извлечь провода и разъемы из блока питания, нужно воспользоваться отверткой, прижав головку отвертки к замочной щели на поверхности блока. После этого, при небольшом усилии, нажав на замок на разъеме, его можно легко извлечь.

Если разъем не отходит, можно воспользоваться плоскогубцами, чтобы его выкрутить. Однако, не стоит слишком резко дергать провода, так как это может повредить их целостность.

После извлечения всех необходимых проводов и разъемов, их можно зафиксировать в специальном корпусе для зарядного устройства. Таким образом, блок питания компьютера можно использовать в роли зарядного устройства для различных мобильных устройств.

Сборка зарядного устройства

Для сборки зарядного устройства из компьютерного блока питания потребуется:

  • Компьютерный блок питания
  • Переходник SATA — USB
  • Разъемы для зарядки устройств
  • Провода
  • Инструменты: паяльник, пинцет, ножницы

Первым шагом нужно разобрать блок питания и найти провода с желтым и черным цветами. Эти провода будут использоваться для передачи напряжения на зарядное устройство.

Следующим шагом нужно подготовить разъемы для зарядки устройств и припаять к ним провода. Обычно, для зарядки используются разъемы типа USB.

Далее, нужно соединить провода из блока питания и разъемы для зарядки устройств. Для этого можно использовать переходник SATA — USB. Соедините провода черного цвета и желтого цвета из блока питания с соответствующими разъемами на переходнике.

  Панель приборов Ford Focus 2: функционал, отличительные особенности и возможные проблемы

Затем, нужно проверить работу зарядного устройства. Для этого можно вставить заряжаемое устройство в разъем USB и подключить переходник к блоку питания. Если все сделано правильно, зарядное устройство начнет работать.

Важно помнить, что при работе с электричеством нужно быть осторожным и соблюдать требования безопасности.

Присоединение проводов к диодам

Для присоединения проводов к диодам необходимо использовать специальные инструменты, чтобы избежать повреждения проводов или диодов. Для этого можно использовать паяльник и припой, чтобы надежно закрепить провода.

Перед пайкой необходимо очистить концы проводов и контактные площадки диодов от окислов и грязи, чтобы обеспечить хорошее качество сварки. Для этого можно использовать слабый раствор уксусной кислоты или специальные очистители контактов.

Также можно использовать клеммы для подключения проводов к диодам. Для этого необходимо установить клемму на контактную площадку диода и прижать зажимные винты, чтобы надежно закрепить провода. Этот способ удобен для тех, кто не имеет опыта в работе с паяльным оборудованием.

  • Не забывайте обеспечить правильную полярность подключения диодов, чтобы избежать их повреждения.
  • Перед началом работы соблюдайте меры безопасности, необходимые при работе с электрическими приборами.
  • При подключении нескольких диодов к одному проводу используйте схему последовательного или параллельного подключения, чтобы избежать перегрузки проводов и диодов.

Подключение разъемов для зарядки

Для того чтобы зарядить ваше мобильное устройство, необходимо подключить разъемы к своему компьютерному блоку питания (БП).

Существует два основных типа разъемов для зарядки — USB и микро-USB.

USB-разъемы находятся на большинстве БП, но микро-USB необходимо купить отдельно и подключить к БП через соответствующий порт.

Также необходимо убедиться, что ваш БП имеет достаточно мощности для зарядки вашего устройства. Обычно это 1-2 Ампера для смартфонов и 2-3 Ампера для планшетов.

Не забывайте обеспечивать достаточное охлаждение БП, так как он может нагреваться в процессе зарядки устройства.

Установка блока питания в корпус

Для установки блока питания в корпус, необходимо сначала открыть его крышку. В случае некоторых корпусов для этого нужно открутить болты с задней стороны, а в случае других — нажать кнопку и сдвинуть крышку в нужном направлении.

После открытия корпуса, найдите место для установки блока питания. Обычно для этого предусмотрено специальное отделение с задней стороны корпуса. Перед установкой проверьте, что размеры блока соответствуют размерам отделения в корпусе.

Зафиксируйте блок питания при помощи болтов или других крепежных элементов, которые идут в комплекте с корпусом. Убедитесь, что блок питания плотно и без люфтов установлен в корпус.

Для лучшей вентиляции и охлаждения, установите блок питания таким образом, чтобы вентилятор на задней или верхней его стороне был направлен наружу корпуса. Для лучшего воздушного потока, можно также установить в корпус дополнительные вентиляторы.

Соединение зарядного устройства с устройством для зарядки

После того, как вы успешно изготовили зарядное устройство из компьютерного блока питания, нужно соединить его с устройством, которое вы хотите зарядить. Для этого понадобятся соответствующие кабели и разъемы.

Первым шагом необходимо выбрать правильные кабели. Для большинства устройств используется кабель с USB-разъемом, поэтому вам нужен USB-кабель. Кабели могут быть разных типов, таких как Micro-USB или USB-C, поэтому проверьте, какой тип разъема нужен и выберите соответствующий кабель.

Далее, нужно подключить выбранный кабель к зарядному устройству. В большинстве случаев кабель подключается в разъем USB-A на зарядном устройстве. Затем, другой конец кабеля подключается к устройству для зарядки в соответствующем разъеме.

Если вы используете зарядное устройство для зарядки аккумуляторов, то нужно подключить зажимы к аккумулятору. Красный зажим подключается к положительной клемме, а черный зажим — к отрицательной. При этом нужно следить за правильностью подключения, чтобы предотвратить повреждение зарядного устройства или аккумулятора.

После того, как все соединения сделаны, можно включить зарядное устройство в сеть. Убедитесь, что светодиоды индикатора на зарядном устройстве горят, что свидетельствует о подключении и зарядке устройства.

Проверка подключения и работоспособности

После того как вы собрали свое зарядное устройство из компьютерного блока питания, необходимо провести проверку подключения и его работоспособности. Это поможет убедиться в том, что вы правильно подключили все провода и устройство готово к использованию.

  Как установить фаркоп на Дастер: советы специалистов и рекомендации владельцев

Вначале необходимо проверить соответствие напряжения вашего зарядного устройства с требованиями вашего устройства, которое вы собираетесь заряжать. Обычно напряжение должно быть указано в инструкции или на самом устройстве.

Далее следует проверить правильность подключения проводов. Убедитесь, что провода подключены к правильным контактам и что каждый провод надежно закреплен. Также важно убедиться, что провода не перекручены или повреждены.

Кроме этого, можно провести дополнительную проверку при помощи вольтметра. Подключите вольтметр к любому порту USB вашего зарядного устройства и убедитесь, что на выходе есть необходимое напряжение. Также можно подключить ваше устройство и убедиться, что оно начинает заряжаться.

Если все проверки пройдены успешно, ваше зарядное устройство готово к использованию. Однако не забывайте соблюдать меры предосторожности при использовании и не подключайте устройства, требующие большую мощность, к вашему зарядному устройству.

Итоги

Создание зарядного устройства из компьютерного блока питания – достаточно простая задача, которую справится выполнить практически каждый человек без специальных знаний и навыков.

В процессе работы над созданием зарядки Вы научились:

  • выбирать необходимые компоненты
  • выводить провода из разъема блока питания
  • соединять провода и компоненты
  • наглядно понимать принцип действия устройства

Таким образом, изготовление зарядки из компьютерного блока питания – отличный способ воспользоваться техническими ресурсами, которые могли бы быть выброшены, а также экономить на приобретении новой зарядки для гаджетов.

Если у Вас есть старый блок питания, но не хватает времени или желания делать самому зарядку для своих гаджетов, можно обратиться к профессионалам, которые могут сделать это за Вас.

Радуйтесь своим навыкам и экономьте свои деньги с помощью создания зарядного устройства из компьютерного блока питания!

Вопрос-ответ:

Какие материалы нужны для создания зарядного устройства из компьютерного блока питания?

Для создания зарядного устройства из компьютерного блока питания понадобятся: сам блок питания, напряжение на котором не ниже 12 В, разъемы для подключения устройств, паяльник, паяльная проволока, изолирующий материал, например, термоусадочную трубку.

Какие устройства можно заряжать с помощью такого зарядного устройства?

Такое зарядное устройство позволит заряжать самые разные устройства, требующие напряжения от 12 В и до 24 В. Например, это могут быть сотовые телефоны, планшеты, портативные колонки, ноутбуки, фото- и видеокамеры и другие устройства с подходящим разъемом для подключения.

Как подключить устройство к зарядному устройству?

Для подключения устройства к зарядному устройству следует подключить соответствующий разъем к устройству, а другой конец к тому разъему на зарядном устройстве, который соответствует нужному напряжению. Перед подключением устройства следует проверить напряжение на зарядном устройстве и сравнить его с напряжением, требуемым для зарядки устройства.

Можно ли использовать зарядное устройство, если напряжение блока питания меньше, чем требуется для зарядки устройства?

Нельзя. Если напряжение блока питания меньше, чем требуется для зарядки устройства, то зарядное устройство не будет работать правильно и может даже повредить заряжаемое устройство.

Могу ли я использовать зарядное устройство, если я не разбираюсь в электронике?

В принципе, да. Однако, если вы не разбираетесь в электронике, перед началом работы почитайте дополнительную информацию и инструкции по созданию зарядного устройства из компьютерного блока питания. Все действия производите на свой страх и риск, так как при неправильном использовании можно повредить как само устройство, так и заряжаемые устройства.

Как безопасно работать с зарядным устройством?

Старайтесь не прикасаться к проводам и к металлической части блока питания, когда он находится в режиме работы. Предварительно проверьте напряжение на блоке питания перед подключением устройства. После использования убедитесь, что зарядное устройство отключено от электрической сети.
